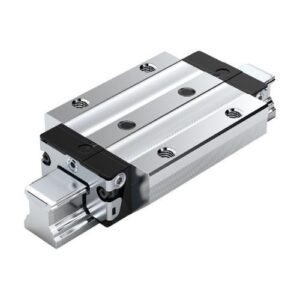

Patim de Esferas tamanho 35 2ª Geração
Tamanho nominal [mm]: 35
Formato: FLS – flange, longo, altura standard
Modelo: Patim de esferas de alta precisão
Material (sistemas de calhas perfiladas): Aço carbono
Classe de pré-carga: C1 – Pré-carga baixa
Classe de precisão: N – Normal
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do patim de esferas [mm]: 100,0
Comprimento do patim de esferas [mm]: 139,0
Altura do patim de esferas [mm]: 40,4
Altura do patim de esferas com calha-guia [mm]: 48,0
Lubrificação: Pré-lubrificado, conservado
Taxa máxima de aceleração amáx [m/s²]: 500,0
Nota: Velocidade máx. amáx. Se Fcomb◡> 2,8 • Fpr: amáx. = 50 m/s²
Velocidade linear máxima permitida vmáx. [m/s]: 5,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.): 100 °C é admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito: μ 0,002 … 0,003
Nota: coeficiente de atrito μ Sem atrito da vedação
Peso [kg]: 2,25
Capacidade de carga dinâmica C50 [N]: 84000,0
Nota: capacidade de carga dinâmica C50 As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 66700,0
Nota: Capacidade de carga dinâmica C100 As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 116000,0
Capacidade de carga dinâmica de momento torcional Mt50 [Nm]: 1810,0
Nota: Capacidade de carga dinâmica de momento torcional Mt50 As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento torcional Mt100 [Nm]: 1440,0
Nota: Capacidade de carga dinâmica de momento torcional Mt100 As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática de momento torcional Mt0 [Nm]: 2500
Capacidade de carga dinâmica de momento longitudinal ML50 [Nm]: 1630,0
Nota: Capacidade de carga dinâmica de momento longitudinal ML50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento longitudinal ML100 [Nm]: 1290,0
Nota: Capacidade de carga dinâmica de momento longitudinal ML100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm]: 2240
Calha-guia de passo T [mm]: 80
Dimensão A (sistemas de carris perfilados) [mm]: 100
Dimensão A1 (sistemas de carris perfilados) [mm]: 50
Dimensão A2 (sistemas de carris perfilados) [mm]: 34
Dimensão A3 (sistemas de carris perfilados) [mm]: 33
Dimensão B (sistemas de carris perfilados) [mm]: 139
Tolerância da dimensão B (sistemas de carris perfilados) [mm]: +0,5
Dimensão B1 [mm]: 105,5
Dimensão E1 [mm]: 82
Dimensão E2 (sistemas de carris perfilados) [mm]: 62
Dimensão E3 (sistemas de carris perfilados) [mm]: 52
Dimensão E8 (sistemas de carris perfilados) [mm]: 58
Dimensão E9 (sistemas de carris perfilados) [mm]: 17,35
Dimensão H [mm]: 48,0
Dimensão H1 (sistemas de carris perfilados) [mm]: 40,4
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 32,15
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 31,85
Dimensão K1 (sistemas de carris perfilados) [mm]: 28,75
Dimensão K2 (sistemas de carris perfilados) [mm]: 30,25
Dimensão K3 (sistemas de carris perfilados) [mm]: 6,9
Dimensão K4 (sistemas de carris perfilados) [mm]: 6,9
Dimensão N1 (sistemas de carris perfilados) [mm]: 12
Dimensão N2 (sistemas de carris perfilados) [mm]: 10,15
Dimensão N6 (sistemas de carris perfilados) [mm]: 20,5
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S1 (sistemas de carris perfilados) [mm]: 8,5
Dimensão S2 (sistemas de carris perfilados): M10
Dimensão S5 (sistemas de carris perfilados) [mm]: 9
Dimensão S9: M3x5 mm
Dimensão S9 diâmetro da rosca (sistemas de carris perfilados): M3
Dimensão S9 passo [mm]: 5
Dimensão T1 min [mm]: 16
Dimensão V1 [mm]: 8
