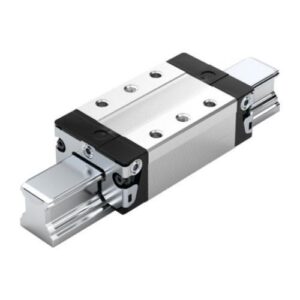

Patim de Esferas tamanho 25 2ª Geração
Tamanho nominal [mm]: 25
Formato: SNS – slimline, normal, altura standard
Modelo: Patim de esferas de alta precisão
Material (sistemas de calhas perfiladas): Alumínio
Classe de pré-carga: C0 – Sem pré-carga (folga)
Classe de precisão: N – Normal
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do patim de esferas [mm]: 48,0
Comprimento do patim de esferas [mm]: 86,2
Altura do patim de esferas [mm]: 29,9
Altura do patim de esferas com calha-guia [mm]: 36,0
Lubrificação: Pré-lubrificado, conservado
Carga dinâmica máxima Fmáx [N]: 8800
Taxa de aceleração máxima amáx [m/s²]: 500,0
Observação: Velocidade máx. amáx. Se Fcomb◡> 2,8 • Fpr: amáx. = 50 m/s²
Velocidade linear máxima permitida vmáx. [m/s]: 5,0
Momento de torção máximo permitido Mt máx. [Nm]: 125
Momento de carga longitudinal máximo permitido ML máx. [Nm]: 70
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.): 100 °C é admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito: μ 0,002 … 0,003
Nota: coeficiente de atrito: μ Sem atrito da vedação
Peso [kg]: 0,35
Capacidade de carga dinâmica C50 [N]: 36000,0
Nota: capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 28600,0
Nota: capacidade de carga dinâmica C100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica do momento torcional Mt50 [Nm]: 520,0
Nota: capacidade de carga dinâmica do momento torcional Mt50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento torcional Mt100 [Nm]: 410,0
Nota: Capacidade de carga dinâmica de momento torcional Mt100 As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento longitudinal ML50 [Nm]: 370,0
Nota: Capacidade de carga dinâmica de momento longitudinal ML50 As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento longitudinal ML100 [Nm]: 290,0
Nota: Capacidade de carga dinâmica de momento longitudinal ML100 As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Trilho guia passo T [mm]: 60
Dimensão A (sistemas de carris perfilados) [mm]: 48
Dimensão A1 (sistemas de carris perfilados) [mm]: 24
Dimensão A2 (sistemas de carris perfilados) [mm]: 23
Dimensão A3 (sistemas de carris perfilados) [mm]: 12,5
Dimensão B (sistemas de carris perfilados) [mm]: 86,2
Dimensão B (tolerância) [mm]: +0,5
Dimensão B1 [mm]: 57,8
Dimensão E1 [mm]: 35
Dimensão E2 (sistemas de carris perfilados) [mm]: 35
Dimensão E8 (sistemas de carris perfilados) [mm]: 38,3
Dimensão E9 (sistemas de carris perfilados) [mm]: 11,5
Dimensão H [mm]: 36,0
Dimensão H1 (sistemas de carris perfilados) [mm]: 29,9
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 24,45
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 24,25
Dimensão K1 (sistemas de carris perfilados) [mm]: 17,45
Dimensão K2 (sistemas de carris perfilados) [mm]: 18,6
Dimensão K3 (sistemas de carris perfilados) [mm]: 5,5
Dimensão K4 (sistemas de carris perfilados) [mm]: 5,5
Dimensão N3 (sistemas de carris perfilados) [mm]: 9
Dimensão N6 (sistemas de carris perfilados) [mm]: 15,2
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S11 (sistemas de carris perfilados) [mm]: 5,7
Dimensão S2 (sistemas de carris perfilados): M6
Dimensão S5 (sistema de carris perfilados) [mm]: 7
Dimensão: S9 M3x5 mm
Dimensão S9 diâmetro da rosca (sistemas de carris perfilados): M3
Dimensão S9 passo [mm]: 5
Dimensão T1 min [mm]: 13
Dimensão V1 [mm]: 7,5
