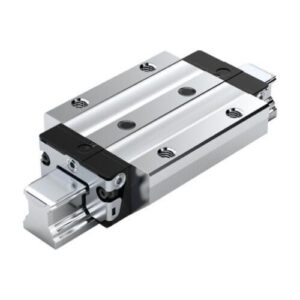

Tamanho 15
Formato FLS: Largura = flange, comprimento = longo, altura = padrão
Corpo do bloco de guia feito de aço não ligado CS
Classe de pré-carga C1: Pré-carga baixa
Classe de precisão N: Padrão
Sem corrente de esferas
Com lubrificação inicial e preservação
Graxa para rolamentos Dynalub 510
Sem elemento de fixação, esquerda (borda de referência frontal)Sem elemento de fixação, direita (borda de referência frontal)
Conexão de lubrificação reta fixada de forma solta.
Corpo do bloco deslizante na versão padrão
Comprimento total do bloco deslizante = 72,6 mm
Intercambiabilidade: O bloco deslizante e os trilhos-guia podem ser combinados entre si com qualquer precisão.
Área de aplicação: Para os requisitos de rigidez mais exigentes
Oscilações de atrito significativamente reduzidas e baixo nível de força de atrito, particularmente sob carga externa
Excelentes características dinâmicas
Precisão máxima
A zona de entrada patenteada aumenta a precisão do curso até um fator de seis
A lubrificação de longa duração é possível ao longo de vários anos
Acessórios de lubrificação com roscas metálicas em todos os lados
Rosa de fixação da face final para todos os acessórios
Vedação integral em toda a volta
Elevada capacidade de carga de binário
Diferentes classes de pré-carga
Elevada rigidez em todas as direções de carga – permite aplicações com apenas um bloco deslizante por calha
Rigidez melhorada em condições de levantamento e carga lateral devido a dois orifícios de parafuso de montagem adicionais no centro do bloco deslizante de esferas
Máxima rigidez do sistema devido à disposição O pré-carregada
Sistema de medição integrado, indutivo e sem desgaste opcional
Os acessórios no bloco deslizante de esferas podem ser montados por cima e por baixo
Pode ser utilizado em todos os trilhos de guia de esferas SNS/SNO
As mesmas altas classificações de carga nas quatro direções principais de carga
Bloco deslizante de esferas pré-lubrificado na fábrica
