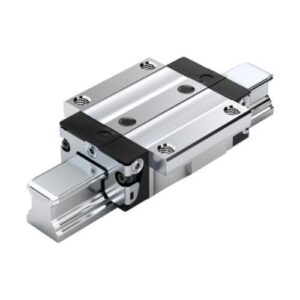

Patim de Esferas tamanho 15 2ª Geração
Tamanho nominal [mm]: 15
Formato: FNS – flange, normal, altura standard
Modelo: Patim de esferas de alta precisão
Material (sistemas de calhas perfiladas): Aço carbono
Classe de pré-carga: C0 – Sem pré-carga (folga)
Classe de precisão: N – Normal
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do patim de esferas [mm]: 47,0
Comprimento do patim de esferas [mm]: 58,2
Altura do patim de esferas [mm]: 19,9
Altura do patim de esferas com calha-guia [mm]: 24,0
Lubrificação: Pré-lubrificado, conservado
Taxa máxima de aceleração amáx [m/s²]: 500,0
Nota: Velocidade máx. amáx. Se Fcomb◡> 2,8 • Fpr: amáx. = 50 m/s²
Velocidade linear máxima permitida vmáx. [m/s]: 5,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.): 100 °C é admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito: μ 0,002 … 0,003
Nota: coeficiente de atrito μ Sem atrito da vedação
Peso [kg]: 0,2
Capacidade de carga dinâmica C50 [N]: 12400,0
Nota: capacidade de carga dinâmica C50 As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 9860,0
Nota: Capacidade de carga dinâmica C100: As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 12700,0
Capacidade de carga dinâmica de momento torcional Mt50 [Nm]: 120,0
Nota: Capacidade de carga dinâmica de momento torcional Mt50: As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento torcional Mt100 [Nm]: 95,0
Nota: Capacidade de carga dinâmica de momento torcional Mt100: As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática de momento torcional Mt0 [Nm]: 120
Capacidade de carga dinâmica de momento longitudinal ML50 [Nm]: 86,0
Nota: Capacidade de carga dinâmica de momento longitudinal ML50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento longitudinal ML100 [Nm]: 68,0
Nota: Capacidade de carga dinâmica de momento longitudinal ML100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm]: 87
Calha-guia de passo T [mm]: 60
Dimensão A (sistemas de carris perfilados) [mm]: 47
Dimensão A1 (sistemas de carris perfilados) [mm]: 23,5
Dimensão A2 (sistemas de carris perfilados) [mm]: 15
Dimensão A3 (sistemas de carris perfilados) [mm]: 16
Dimensão B (sistemas de carris perfilados) [mm]: 58,2
Tolerância da dimensão B (sistemas de carris perfilados) [mm]: +0,5
Dimensão B1 [mm]: 39,2
Dimensão E1 [mm]: 38
Dimensão E2 (sistemas de carris perfilados) [mm]: 30
Dimensão E3 (sistemas de carris perfilados) [mm]: 26
Dimensão E8 (sistemas de carris perfilados) [mm]: 24,55
Dimensão E9 (sistemas de carris perfilados) [mm]: 6,7
Dimensão H [mm]: 24,0
Dimensão H1 (sistemas de carris perfilados) [mm]: 19,9
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 16,3
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 16,2
Dimensão K1 (sistemas de carris perfilados) [mm]: 8
Dimensão K2 (sistemas de carris perfilados) [mm]: 9,6
Dimensão K3 (sistemas de carris perfilados) [mm]: 3,2
Dimensão K4 (sistemas de carris perfilados) [mm]: 3,2
Dimensão N1 (sistemas de carris perfilados) [mm]: 5,2
Dimensão N2 (sistemas de carris perfilados) [mm]: 4,4
Dimensão N6 (sistemas de carris perfilados) [mm]: 10,3
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S1 (sistemas de carris perfilados) Sistemas de carris) [mm]: 4,3
Dimensão S2 (sistemas de carris perfilados): M5
Dimensão S5 (sistemas de carris perfilados) [mm]: 4,5
Dimensão S9: M2,5×3,5 mm
Dimensão S9 Diâmetro da rosca (sistemas de carris perfilados): M2,5
Dimensão S9 Passo [mm]: 3,5
Dimensão T1 min [mm]: 12
Dimensão V1 [mm]: 5
