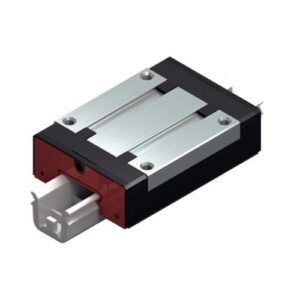

Patim de Esferas Mini H Tamanho 9/M3
Versão do Patim de Esferas: Sistema de calhas de esferas
Tamanho nominal [mm]: 9/M3
Formato: SNS – slimline, normal, altura standard
Material (sistemas de calhas perfiladas): Aço martensítico resistente à corrosão
Classe de pré-carga: C1 – Baixa pré-carga
Classe de precisão: H – Altamente preciso
Vedação: LS – Vedação de baixo atrito (mini)
Corrente de esferas: Sem corrente de esferas (padrão)
Largura do Patim de Esferas [mm]: 20,0
Comprimento do Patim de Esferas [mm]: 31,0
Altura do Patim de Esferas [mm]: 8,0
Altura do Patim de Esferas com calha-guia [mm]: 10,0
Lubrificação: Pré-lubrificado
Taxa de aceleração máxima amáx [m/s²]: 250,0
Nota: Aceleração máxima amáx Apenas com sistemas pré-tensionados. Para sistemas sem pré-carga: amáx = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s]: 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste excessivo das peças plásticas.
Temperatura ambiente permitida (mín. … máx): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.): 100 °C é admissível por um curto período.
Peso [kg]: 0,03
Capacidade de carga dinâmica C50 [N]: 1490,0
Nota: capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 1180,0
Nota: Capacidade de carga dinâmica C100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 2100,0
Nota: Capacidade de carga estática C0. Valores calculados de acordo com a norma DIN 636, parte 2.
Capacidade de carga dinâmica de momento torcional Mt50 [Nm]: 6,8
Nota: Capacidade de carga dinâmica de momento torcional Mt50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento torcional Mt100 [Nm]: 5,4
Nota: Capacidade de carga dinâmica de momento torcional Mt100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática de momento torcional Mt0 [Nm]: 9,6
Capacidade de carga dinâmica de momento longitudinal ML50 [Nm]: 4,5
Nota: Capacidade de carga dinâmica de momento longitudinal ML50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento longitudinal ML100 [Nm]: 3,6
Nota: Capacidade de carga dinâmica de momento longitudinal ML100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm]: 6,4
Calha-guia de passo T [mm]: 20
Dimensão A (sistemas de carris perfilados) [mm]: 20
Dimensão A2 (sistemas de carris perfilados) [mm]: 9
Dimensão A3 (sistemas de carris perfilados) [mm]: 5,5
Dimensão B (sistemas de carris perfilados) [mm]: 31
Dimensão B1 [mm]: 20,7
Dimensão E1 [mm]: 15
Dimensão E2 (sistemas de carris perfilados) [mm]: 10
Dimensão H [mm]: 10,0
Dimensão H1 (sistemas de carris perfilados) [mm]: 8
Dimensão N3 (sistemas de carris perfilados) [mm]: 3
Dimensão S2 (sistemas de carris perfilados): M3
Dimensão T1 min [mm]: 6
Dimensão V1 [mm]: 2,8
