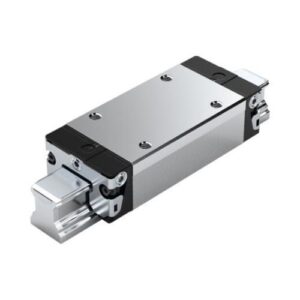

Patim de Esferas tamanho 15 2ª Geração. Versão Estreita e Longa, Altura Standard, Classe de Precisão H, 8% Pré-carga
Dimensões nominais [mm] 15
Formato SLS – fino, longo, altura standard
Modelo Bloco deslizante de esferas de alta precisão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C2 – Pré-carga média
Classe de precisão H – Alta precisão
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco deslizante [mm] 34,0
Comprimento do bloco deslizante [mm] 72,6
Altura do bloco deslizante [mm] 19,9
Altura do bloco deslizante com calha guia [mm] 24,0
Lubrificação Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²] 500,0
Nota: Máx. Aceleração amax Se Fcomb?> 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 5,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ 0,002 … 0,003
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg] 0,23
Capacidade de carga dinâmica C50 [N] 16100,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 12800,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 18400,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 150,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 120,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 180
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 150,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 120,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 180
Passo do carril guia T [mm] 60
Dimensão A (sistemas de calha perfilada) [mm] 34
Dimensão A1 (sistemas de calha perfilada) [mm] 17
Dimensão A2 (sistemas de calha perfilada) [mm] 15
Dimensão A3 (sistemas de calha perfilada) [mm] 9,5
Dimensão B (sistemas de calha perfilada) [mm] 72,6
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 53,6
Dimensão E1 [mm] 26
Dimensão E2 (sistemas de calha perfilada) [mm] 26
Dimensão E8 (sistemas de calha perfilada) [mm] 24,55
Dimensão E9 (sistemas de calha perfilada) [mm] 6,7
Dimensão H [mm] 24,0
Dimensão H1 (carril perfilado) Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 19,9
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 16,3
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 16,2
Dimensão K1 (sistemas de carris perfilados) [mm] 17,2
Dimensão K2 (sistemas de carris perfilados) [mm] 18,8
Dimensão K3 (sistemas de carris perfilados) [mm] 3,2
Dimensão K4 (sistemas de carris perfilados) [mm] 3,2
Dimensão N3 (sistemas de carris perfilados) [mm] 6
Dimensão N6 (sistemas de carris perfilados) [mm] 10,3
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S2 (sistemas de carris perfilados) M4
Dimensão S5 (sistema de carris perfilados) [mm] 4,5
Dimensão S9 M2,5×3,5 mm
Dimensão Diâmetro da rosca S9 (sistemas de calha perfilada) M2,5
Dimensão do passo S9 [mm] 3,5
Dimensão T1 mín. [mm] 12
Dimensão V1 [mm] 5
