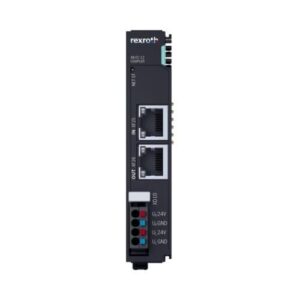

Módulo FieldBus XB-EC-12
Tipo de ligação: Push-in
Largura [mm] 23,3
Altura [mm] 105
Profundidade [mm] 99
Código de proteção internacional: IP20
Classe de proteção: III
Padrão de barramento de backplane: EtherCAT via LVDS
Resistência EMC: EN 61000-6-2 e EN 61000-6-4
Largura de bits, dados de entrada na imagem de dados do processo (incluindo bits de preenchimento): 10 bytes
Dissipação máxima de potência no módulo [W] 2,64
Proteção contra inversão de polaridade até [V] 50
LEDs de canal: Indicam o estado da fonte de alimentação
Posição pós-montagem: Vertical, em calha de suporte horizontal
Isolamento elétrico: 1200 V CC UP de acordo com a UL, 707 V CC UP/UL de acordo com a FE, ambos testados durante 60 s; (não avaliado pela UL)
Proteção por fusível (UP): Sem proteção por fusível interno. O operador deve fornecer proteção contra sobrecarga através de um fusível externo.
Proteção por fusível (UL): Interna com fusível de proteção
Proteção contra transitórios: Presente, díodos supressores, carga de impulsos até 1500 W
Número máximo de módulos por estação: 30
Consumo de energia UP: Típ. 0,12 W (sem módulos de E/S), 192 W máx. (sistema completo com módulos de E/S)
Consumo de energia UL: 1,64 W máx. (sem módulos de E/S), 72 W máx. (sistema completo com módulos de E/S)
Requisito de corrente UL: Máx. 60 mA (sem módulos de E/S), 3 A máx. (sistema completo com módulos de E/S)
Requisito de corrente Up: Típ. 7 mA (sem módulos de E/S), 8 A máx. (Sistema completo com módulos de E/S)
Tensão nominal (UL/UP) CC 24 V (19,2 V a 30 V, incluindo tolerância e ondulação residual) PELV/SELV (tensão de segurança extra baixa)
Categoria de sobretensão 2
Quedas de tensão nas interfaces de alimentação PS1 <1 ms, critério de avaliação A
Proteção contra sobretensão UL e UP Presente, os fusíveis podem ser acionados em caso de sobretensão
LEDs de tensão de alimentação No ponto de ligação para sinalizar a tensão aplicada
Secção transversal do condutor AWG: 18 … 16
Flexível: 0,75-1,5 mm²
Rígido: 0,75-1,5 mm²
Humidade do ar permitida (armazenamento) [%] 10-95
Humidade do ar permitida (transporte) [%] 10-95
Temperatura ambiente (armazenamento e transporte) [°C] -40-70
Temperatura ambiente durante o funcionamento 2000 m a 3000 m: -25 °C a +50 °C; 3.000 m a 4.000 m: -25 °C a +45 °C; 4.000 m a 5.000 m: -25 °C a +40 °C; Até 2.000 m: -25 °C a +55 °C
Altitude máxima de funcionamento [m] 5000
Nível de contaminação 2, sem condensação
Peso [kg] 0,18
