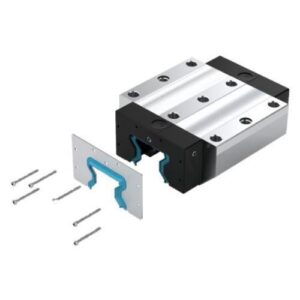

Vedante para Patim de Rolos 45
Dimensões nominais [mm]: 45
Largura do bloco deslizante [mm]: 77,0
Altura do bloco deslizante com calha guia [mm]: 49,8
Peso [kg]: 0,08
Nota de rodapé: Conjunto para bloco deslizante R18. … 18 ou … 68 (montagem na parede) por encomenda
Informação do produto: Conjunto com parafusos
Dimensão A (sistemas de calha perfilada) [mm]: 77
Dimensão A1 (sistemas de calha perfilada) [mm]: 2
Dimensão D [mm]: 2
Dimensão D1 [mm]: 4
Dimensão do diâmetro S2 (sistemas de calha perfilada) [mm]: 7
Dimensão do diâmetro S3 (sistemas de calha perfilada) [mm]: 5
Dimensão do diâmetro S4 (sistemas de calha perfilada) [mm]: 4
Dimensão E8 (sistemas de calha perfilada) [mm]: 62,9
Dimensão E8.1 (sistemas de calha perfilada) [mm]: 69,6
Dimensão E9 (sistemas de calha perfilada) [mm]: 16
Dimensão E9.1 (sistemas de calha perfilada) [mm]: 35,8
Dimensão H [mm]: 49,8
