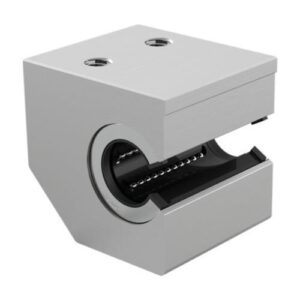

Set Linear Super A com Lubrificação com 2 Vedantes
Diâmetro do eixo d [mm]: 30,0
Formato das buchas lineares: S – Com abertura lateral
Série: Super A (com recurso de auto-alinhamento)
Tipo: Conjunto linear
Capacidade de carga dinâmica C [N]: 5020,0
Nota: capacidade de carga dinâmica C. As capacidades de carga aplicam-se à direção principal de carregamento.
Taxa máxima de aceleração amax [m/s²]: 150,0
Velocidade linear máxima permitida vmáx [m/s]: 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acentuado das peças plásticas. Os testes mostraram um curso total de 50 • 105 m a 100 • 105 m sem falhas.
Diâmetro exterior D [mm]: 47,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Peso [kg] 1,18
Capacidade de carga estática C0 [N]: 2880,0
Nota: capacidade de carga estática C0. As capacidades de carga aplicam-se à direção principal de carregamento.
Nota de rodapé: folga radial do veio h6 fixado (preso)
Nota de rodapé: força de atrito FR. Arrastos por atrito gerados por casquilhos lineares com vedantes raspadores integrados em ambos os lados quando não sujeitos a carga radial. Os arrastos por atrito dependem da velocidade e da lubrificação.
Força de desprendimento [N]: 6
Dimensão A (sistemas de carris perfilados) [mm]: 86
Dimensão D [mm]: 47
Dimensão E1 [mm]: 34
Dimensão E2 [mm]: 42
Dimensão E3 (sistemas de carris perfilados) [mm]: 48
Dimensão E4 [mm]: 60
Dimensão H [mm]: 40,0
Dimensão H1 (sistemas de carris perfilados) [mm]: 82
Dimensão H3 [mm]: 44
Dimensão A4 [mm]: 30
Dimensão L [mm]: 79
Dimensão L3 [mm]: 34
Dimensão M [mm]: 25
Dimensão N1 (sistemas de carris perfilados) [mm]: 55
Dimensão N2 (sistemas de carris perfilados) [mm]: 24
Dimensão S [mm]: 13,5
Dimensão S2 [mm]: 10
Dimensão SW [mm]: 3
Dimensão V [mm]: 8
Dimensão L [mm]: 14
Ângulo a [°]: 57
