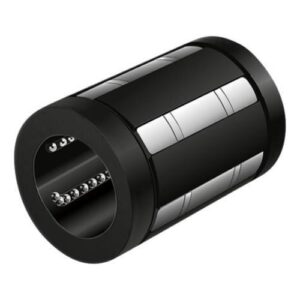

Rolamento Linear Fechado Super B com 2 Vedantes
Diâmetro do eixo d [mm]: 12,0
Versão: Padrão
Formato das buchas lineares: Fechada
Série: Super B (sem recurso de auto-alinhamento)
Tipo: Bucha linear
Vedante: 2 vedantes raspadores integrados
Lubrificação: Não lubrificada
Capacidade máxima de carga dinâmica Cmax [N]: 1140,0
Taxa máxima de aceleração amax [m/s²]: 150,0
Velocidade linear máxima permitida vmáx [m/s]: 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acentuado das peças plásticas. Os testes mostraram um curso total de 50 • 105 m a 100 • 105 m sem falhas.
Comprimento da bucha linear [mm]: 32,0
Diâmetro exterior D [mm]: 22,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Coeficiente de atrito µ: 0,001 … 0,0025
Nota: Coeficiente de atrito µ. Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga baixa.
Peso [kg]: 0,02
Nota de rodapé: Força de desprendimento. Uma vedação raspadora: Multiplique o valor por um fator de 0,5.
Nota de rodapé: Capacidade máxima de carga dinâmica Cmax. As capacidades de carga dinâmica baseiam-se num curso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: Capacidade mínima de carga dinâmica Cmin. As capacidades de carga dinâmica baseiam-se num percurso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: Força de atrito FR 1. Uma vedação raspadora: Multiplique o valor por um factor de 0,5. 2.º Arrastos de atrito gerados por casquilhos lineares com vedantes raspadores integrados em ambos os lados quando não sob carga radial. Os arrastos de atrito dependem da velocidade e da lubrificação.
Força de desprendimento [N]: 1,5
Dimensão C h13 [mm]: 32
Dimensão C1 H13 [mm]: 22,6
Dimensão C2 [mm]: 1,3
Dimensão D [mm]: 22
Dimensão D1 [mm]: 21
