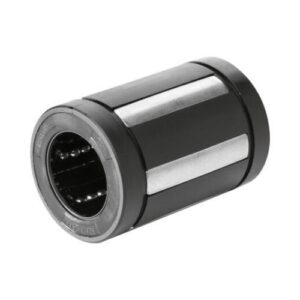

Rolamento Linear Fechado Super A com 2 Vedantes
Diâmetro do eixo d [mm] 20,0
Versão Padrão
Formato das buchas lineares – Fechada
Série Super A (com recurso de auto-alinhamento)
Tipo Bucha linear
Vedante 2 vedantes raspadores integrados
Lubrificação Não lubrificada
Capacidade máxima de carga dinâmica Cmax [N] 2470,0
Taxa máxima de aceleração amax [m/s²] 150,0
Velocidade linear máxima permitida vmáx [m/s] 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acentuado das peças plásticas. Os testes mostraram um curso total de 50 • 105 m a 100 • 105 m sem falhas.
Comprimento da bucha linear [mm] 45,0
Diâmetro exterior D [mm] 32,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Coeficiente de atrito µ 0,001 … 0,0025
Nota: Coeficiente de atrito µ. Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga baixa.
Peso [kg] 0,07
Nota: Força de desprendimento. Uma vedação raspadora: Multiplique o valor por um fator de 0,5.
Nota: Capacidade máxima de carga dinâmica Cmax. As capacidades de carga dinâmica baseiam-se num curso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: capacidade mínima de carga dinâmica Cmin. As capacidades de carga dinâmica baseiam-se num percurso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Força de atrito FR (nota de rodapé) Um retentor raspador: Multiplique o valor por um factor de 0,5
Força de desprendimento [N] 3
Dimensão C h13 [mm] 45
Dimensão C1 A13 [mm] 31,2
Dimensão C2 [mm] 1,6
Dimensão D [mm] 32
Dimensão D1 [mm] 30,5
Bucha linear super resistente
Super A (com recurso de auto-alinhamento)
Fechada
Diâmetro do veio d = 20
Com dois retentores
Bucha linear de baixo custo para elevadas exigências
Placas de rolamento em aço com ranhuras guia de esferas maquinadas e chanfros de entrada de esferas otimizados para um deslocamento excecionalmente suave e uma longa vida útil
Compensa a deflexão e o desalinhamento do veio até 30°
Elevada velocidade de deslocação (5 m/s)
Sem lubrificação inicial
Retentores raspadores integrados, retentores exteriores ou sem retentores raspadores
Retentor de esferas e manga exterior em PA ou POM
Esferas feitas de aço para rolamentos
