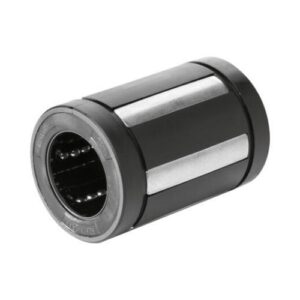

Rolamento Linear Fechado Super A com 2 Vedantes
Diâmetro do eixo d [mm] 10,0
Versão Padrão
Formato das buchas lineares – Fechada
Série Super A (com recurso de auto-alinhamento)
Tipo Bucha linear
Vedante 2 vedantes raspadores integrados
Lubrificação Não lubrificada
Capacidade máxima de carga dinâmica Cmax [N] 820,0
Taxa máxima de aceleração amax [m/s²] 150,0
Velocidade linear máxima permitida vmáx [m/s] 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acentuado das peças plásticas. Os testes mostraram um curso total de 50 • 105 m a 100 • 105 m sem falhas.
Comprimento da bucha linear [mm] 29,0
Diâmetro exterior D [mm] 19,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Coeficiente de atrito µ 0,001 … 0,0025
Nota: Coeficiente de atrito µ. Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga baixa.
Peso [kg] 0,02
Nota de rodapé: Força de desprendimento. Uma vedação raspadora: Multiplique o valor por um fator de 0,5.
Nota de rodapé: Capacidade máxima de carga dinâmica Cmax. As capacidades de carga dinâmica baseiam-se num curso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: Capacidade mínima de carga dinâmica Cmin. As capacidades de carga dinâmica baseiam-se num percurso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: Força de atrito FR. Uma vedação do limpa-vidros: Multiplique o valor pelo fator 0,5.
Força de desprendimento [N] 1
Dimensão C h13 [mm] 29
Dimensão C1 A13 [mm] 21,6
Dimensão C2 [mm] 1,3
Dimensão D [mm] 19
Dimensão D1 [mm] 18
