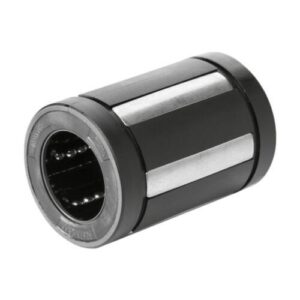

Rolamento Linear Fechado Super A
Diâmetro do eixo d [mm]: 12,0
Versão: Padrão
Formato das buchas lineares: Fechada
Série: Super A (com recurso de auto-alinhamento)
Tipo: Bucha linear
Vedação: Sem vedantes raspadores
Lubrificação: Sem lubrificação
Capacidade máxima de carga dinâmica Cmax [N]: 1140,0
Taxa máxima de aceleração amax [m/s²]: 150,0
Velocidade linear máxima permitida vmáx [m/s]: 3,0
Nota: Velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acentuado das peças plásticas. Os testes mostraram um curso total de 50 • 105 m a 100 • 105 m sem falhas.
Comprimento da bucha linear [mm]: 32,0
Diâmetro exterior D [mm]: 22,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Coeficiente de atrito µ: 0,001 … 0,0025
Nota: Coeficiente de atrito µ. Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga baixa.
Peso [kg]: 0,03
Nota de rodapé: Força de desprendimento. Uma vedação raspadora: Multiplique o valor por um fator de 0,5.
Nota de rodapé: Capacidade máxima de carga dinâmica Cmax. As capacidades de carga dinâmica baseiam-se num curso total de 100.000 m.
Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: Capacidade mínima de carga dinâmica Cmin. As capacidades de carga dinâmica baseiam-se num percurso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: Força de atrito FR. Uma vedação do limpa-vidros: ultiplique o valor pelo fator 0,5.
Força de desprendimento [N]: 1,5
Dimensão C h13 [mm]: 32
Dimensão C1 A13 [mm]: 22,6
Dimensão C2 [mm]: 1,3
Dimensão D [mm]: 22
Dimensão D1 [mm]: 21
