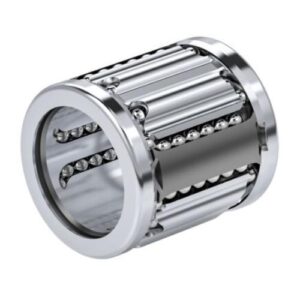

Rolamento Linear eLINE D16 com 2 Vedantes Pré-Lubrificados
Diâmetro do eixo d [mm]: 16,0
Versão: Padrão
Formato das buchas lineares: Fechada
Série: Compacta (eLINE)
Tipo: Bucha linear
Vedante: 2 vedantes raspadores integrados
Lubrificação: Massa lubrificante
Capacidade máxima de carga dinâmica Cmax [N]: 1120,0
Taxa máxima de aceleração amax [m/s²]: 150,0
Velocidade linear máxima permitida vmáx [m/s]: 5,0
Folga radial: Folga radial reduzida
Comprimento da bucha linear [mm]: 30,0
Diâmetro exterior D [mm]: 24,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Peso [kg]: 0,03
Nota: A capacidade máxima de carga dinâmica Cmax baseia-se num curso total de 100.000 m. Quando baseados em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: capacidade de carga dinâmica mínima Cmin. As capacidades de carga dinâmica baseiam-se num percurso total de 100.000 m. Quando baseados em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: força de atrito FR. Arrastos por atrito gerados por casquilhos lineares com vedantes raspadores integrados em ambos os lados quando não sob carga radial. Os arrastos por atrito dependem da velocidade e da lubrificação.
Força de desprendimento [N]: 2
Dimensão C [mm] 30
Dimensão D [mm] 24
Dimensão d [mm] :16
