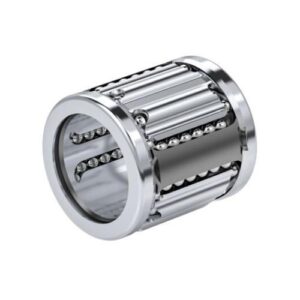

Rolamento Linear Compacto Fechado com 2 Vedantes INOX
Diâmetro do eixo d [mm] 16,0
Versão Resistente à corrosão
Formato das buchas lineares – Fechada
Série Compacta
Vedante 2 vedantes raspadores integrados
Lubrificação Não lubrificado
Capacidade máxima de carga dinâmica Cmax [N] 780,0
Taxa máxima de aceleração amax [m/s²] 150,0
Velocidade linear máxima permitida vmáx [m/s] 5,0
Folga radial Folga radial normal
Comprimento da bucha linear [mm] 30,0
Diâmetro exterior D [mm] 24,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Coeficiente de atrito µ 0,001 … 0,004
Nota: Coeficiente de atrito µ Coeficientes de atrito de casquilhos lineares não selados quando lubrificados com óleo. O coeficiente de atrito é menor sob carga pesada, mas pode ainda estar acima do valor especificado mesmo sob carga baixa. Peso [kg] 0,03
Nota de rodapé: Força de desprendimento de uma vedação raspadora: Multiplique o valor por um fator de 0,5
Nota de rodapé: Capacidade máxima de carga dinâmica Cmax: As capacidades de carga dinâmica baseiam-se num percurso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: Capacidade mínima de carga dinâmica Cmin: As capacidades de carga dinâmica baseiam-se num percurso total de 100.000 m. Quando baseadas em 50.000 m, os valores de C na tabela devem ser multiplicados por 1,26.
Nota de rodapé: Força de atrito FR: Multiplique o valor por um fator de 0,5
Força de desprendimento [N] 2
Dimensão C [mm] 30
Dimensão D [mm] 24
