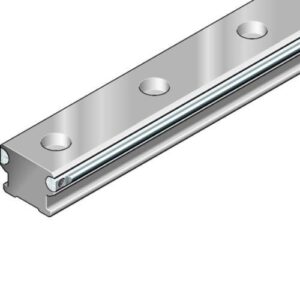

Rail de Roldanas tamanho 32 Standard
Dimensões nominais [mm]: 32
Material (sistemas de calhas perfiladas): Perfil de alumínio e eixos de aço resistentes à corrosão
Montagem do carril guia: Para fixação por parafusos por cima
Nota: comprimento máximo Lmax Os carris guia até 3500 mm são fabricados em eixos de aço de precisão de peça única.
Temperatura de funcionamento (mín. … máx.): -20 °C … +80 °C
Massa m (kg/m) [kg/m]: 1,6
Peso [kg]: 0
Comprimento recomendado do carril (fórmula): L = n• T- 4 mm
Temperatura máxima de funcionamento [°C]: +80
Temperatura mínima de funcionamento [°C]: -20
Passo T do carril guia [mm]: 125
Dimensão A (sistemas de calha perfilada) [mm]: 32
Dimensão A1 (sistemas de calha perfilada) [mm]: 24
Dimensão D [mm]: 11
Dimensão do momento de área de 2ª classe, eixo y ly [mm4]: 14551
Dimensão do momento de área de 2ª classe, eixo z lz [mm4]: 19272
Dimensão H [mm]: 20,0
Dimensão H1 (sistemas de calha perfilada) [mm]: 9,5
Dimensão H2 (sistemas de carris perfilados) [mm]: 15
Dimensão L [mm]: 3500
Dimensão S1 (sistemas de carris perfilados) [mm]: 6,5
Dimensão S2 [mm]: 6
Dimensão T [mm]: 125
Dimensão T1 mín. [mm]: 13
Dimensão T1 s (sistemas de carris perfilados) [mm]: 60,5
Módulo de secção transversal, eixo y Wy [mm³]: 1399
Módulo de secção transversal, eixo z Wz [mm³]: 1357
Nota: Dimensão L Até 3500 mm, as guias são fabricadas em eixos de aço de precisão de peça única
