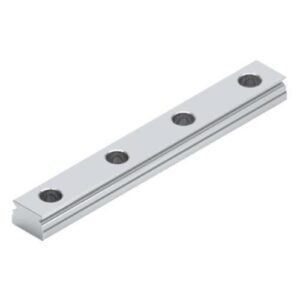

Rail de Esferas Mini N tamanho 15 Sistema de calha de esferas
Dimensões nominais [mm]: 15
Formato: SNS – Calha guia padrão
Material (sistemas de calha perfilada): Aço martensítico resistente à corrosão
Classe de precisão: N – Normal
Montagem do carril guia: Para aparafusamento por cima
Cobertura do carril guia: Sem faixa de cobertura
Comprimento máximo Lmáx [mm]: 2000,0
Nota: Lmax No caso de comprimentos de carril superiores a Lmax, são unidas secções parciais coordenadas de fábrica.
Comprimento mínimo Lmin [mm]: 49,0
Número de secções: 1 peça
Massa m (kg/m) [kg/m]: 970
Massa g/m [g/m]: 970
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período.
Peso [kg]: 0,12
Comprimento recomendado do carril (fórmula): L = nB • T – 4 mm
Nota de rodapé sobre as dimensões: Também disponível com fixação por parafuso (consulte-nos).
Passo T do carril guia [mm]: 40
Dimensão A2 (sistemas de calha perfilada) [mm]: 15
Dimensão D [mm]: 6
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm]: 9,5
Dimensão N6 (sistemas de calha perfilada) [mm]: 4,7
Dimensão S5 (sistema de calha perfilada) [mm]: 3,5
Dimensão T [mm]: 40
Dimensão T1 máx. (sistemas de calha perfilada) [mm]: 35,5
Dimensão T1 mín. [mm]: 6
