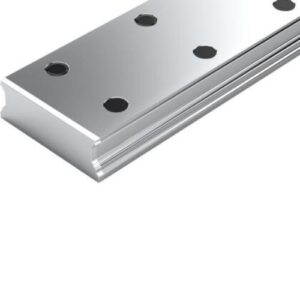

Rail de Esferas Largo com Tampas tamanho 20-40 Classe N
Dimensões nominais [mm]: 20/40
Formato: BNS – carril guia largo
Material (sistemas de calhas perfiladas): Aço carbono
Classe de precisão: N – Normal
Montagem do carril guia: Para aparafusamento por cima
Cobertura do carril guia: Tampas de plástico
Comprimento máximo Lmáx [mm]: 3836,0
Comprimento mínimo Lmin [mm]: 80,0
Número de furos nB (sistemas de carris perfilados): 64
Número de secções: 1 peça
Massa m (kg/m) [kg/m]: 5,3
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) de 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Peso [kg]: 2,2
Comprimento recomendado do carril (fórmula): L = nB • T – 4 mm
Nota de rodapé sobre o tamanho Atenção: O carril guia de esferas não pode ser combinado com o bloco de rolamento de esferas R1671 8.. ..!
Informações sobre o produto: Configure o produto para o adicionar ao carrinho de compras.
Passo T do carril guia [mm]: 60
Dimensão A2 (sistemas de carris perfilados) [mm]: 42
Dimensão D [mm]: 7,4
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 18,3
Dimensão N6 (sistemas de carris perfilados) [mm]: 12,45
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S5 (sistema de carris perfilados) [mm]: 4,4
Dimensão T [mm]: 60
Dimensão T1 máx. (sistemas de carris perfilados) [mm]: 50
Dimensão T1 mín. [mm]: 10
Dimensão T1 s (sistemas de carris perfilados) [mm]: 28
Dimensão T3 (sistemas de carris perfilados) [mm]: 24
Nota de rodapé da dimensão T1 s (sistemas de carris perfilados): Dimensão preferencial T1S com tolerâncias de ± 0,75 recomendadas.
