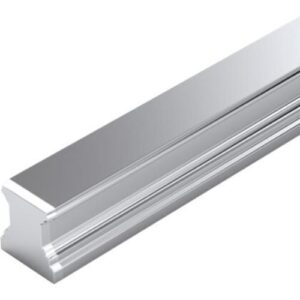

Rail de Esferas com Furo Roscado tamanho 15 Classe N
Dimensões nominais [mm]: 15
Formato: SNS – Calha guia padrão
Material (sistemas de calhas perfiladas): Aço carbono
Classe de precisão: N – Normal
Montagem do carril guia: Para aparafusamento por baixo
Cobertura do carril guia: Sem faixa de cobertura
Comprimento máximo Lmáx [mm]: 3836,0
Comprimento mínimo Lmin [mm]: 80,0
Número de furos nB (sistemas de carris perfilados): 64
Número de secções: 1 peça
Massa m (kg/m) [kg/m]: 1,4
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Peso [kg]: 0
Comprimento recomendado do carril (fórmula): L = nB • T – 4 mm
Informações sobre o produto Configure o produto para o adicionar ao carrinho de compras.
Passo T do carril guia [mm]: 60
Dimensão A2 (sistemas de calha perfilada) [mm]: 15
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm]: 16,2
Dimensão N7 (sistemas de calha perfilada) [mm]: 7,5
Dimensão S7 diâmetro da rosca: M5
Dimensão T [mm]: 60
Dimensão T1 máx. (sistemas de calha perfilada) [mm]: 50
Dimensão T1 mín. [mm]: 10
Dimensão T1 s (sistemas de calha perfilada) [mm]: 28
Nota de rodapé da dimensão T1 s (sistemas de calha perfilada): Dimensão preferencial T1S com tolerâncias de ± 0,75 recomendadas.
