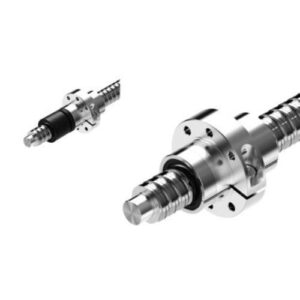

Porca de Esferas SEM-E-S 16x5Rx3-4
Dimensões nominais [mm] 16 x 5R x 3 – 4
Série Série standard
Capacidade de carga dinâmica C [N] 14800,0
Nota: A capacidade de carga dinâmica C é válida apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Velocidade linear máxima permitida vmáx (m/min) [m/min] 30,0
Nota: velocidade máxima permitida vmax Consulte “Velocidade característica d0 • n” (secção Notas técnicas) e “Velocidade crítica ncr” (secção Cálculo e exemplos)
Temperatura de funcionamento (mín. … máx.) -10 °C … +80 °C
Temperatura de armazenamento (mín. … máx.) -15 °C … +80 °C
Sentido de avanço Direito
Tipo de porca SEM-E-S porca simples ajustável com folga zero
Nota: temperatura de funcionamento permitida (mín. … máx.) Temperaturas de funcionamento permitidas Os conjuntos de fusos de esferas permitem o funcionamento a temperaturas contínuas até 80 °C com picos temporários de 100 °C, medições efetuadas na carcaça exterior da porca em cada caso.Padrão de furos BB7
Vedação do acionamento por parafuso Com vedação
Peso [kg] 0,34
Capacidade de carga estática C0 [N] 16100,0
Nota: A capacidade de carga estática C0 é válida apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Categoria A
Temperatura máxima de funcionamento [°C] +80
Temperatura máxima do rolamento [°C] +80
Temperatura mínima de funcionamento [°C] -10
Temperatura mínima do rolamento [°C] -15
Dimensão d1 [mm] 15
Dimensão D1 f9 [mm] 28
Dimensão D1 máx [mm] 27,975
Dimensão D1 mín [mm] 27,94
Dimensão d2 [mm] 12,9
Dimensão D5 [mm] 53
Dimensão D6 [mm] 40
Dimensão D7 [mm] 6,6
Dimensão L [mm] 38
Dimensão L10 [mm] 11,5
Dimensão L3 [mm] 15
Dimensão L4 [mm] 10
Dimensão L5 [mm] 11,5
Dimensão Sx [mm] 4
Ângulo f [°] 53
