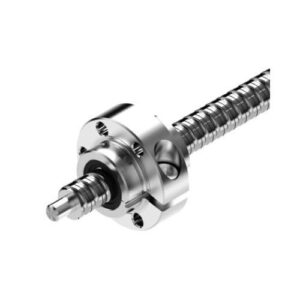

Porca de Esferas SEM-E-S 12x5Rx2-3
Dimensões nominais [mm] 12 x 5R x 2 – 3
Série Série em miniatura
Capacidade de carga dinâmica C [N] 4560,0
Nota: A capacidade de carga dinâmica C é válida apenas para o grau de tolerância T5.
Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Velocidade linear máxima permitida vmáx (m/min) [m/min] 30,0
Nota: velocidade máxima permitida vmax Consulte “Velocidade característica d0 • n” (consulte Notas e informações técnicas gerais, “Dados técnicos” (Notas técnicas) e “Velocidade crítica ncr” (consulte Notas e informações técnicas gerais, “Notas de planeamento do projeto”)
Temperatura de funcionamento (mín. … máx.) -10 °C … +80 °C
Temperatura de armazenamento (mín. … máx.) -15 °C … +80 °C
Sentido de avanço Direito
Tipo de porca SEM-E-S porca única ajustável com folga zero
Nota: temperatura de funcionamento permitida (mín. … máx.) As temperaturas de funcionamento permitidas dos conjuntos de fusos de esferas permitem o funcionamento a temperaturas contínuas até 80 °C com picos temporários de 100 °C, com medições efetuadas na carcaça exterior da porca em cada caso.
Vedação do acionamento do fuso Com vedação
Peso [kg] 0,18
Carga estática Capacidade C0 [N] 5800,0
Nota: capacidade de carga estática C0. As capacidades de carga são válidas apenas para a classe de tolerância T5. Para outras classes de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Categoria A
Temperatura máxima de funcionamento [°C] +80
Temperatura máxima do rolamento [°C] +80
Temperatura mínima de funcionamento [°C] -10
Temperatura mínima do rolamento [°C] -15
Dimensão d1 [mm] 11,4
Dimensão D1 f9 [mm] 24
Dimensão D1 máx [mm] 23,975
Dimensão D1 mín [mm] 23,94
Dimensão d2 [mm] 9,9
Dimensão D5 [mm] 40
Dimensão D6 [mm] 32
Dimensão D7 [mm] 4,5
Dimensão L [mm] 28
Dimensão L10 [mm] 8
Dimensão L3 [mm] 12
Dimensão L4 [mm] 8
Dimensão L5 [mm] 8
Dimensão Sx [mm] 4
Ângulo f [°] 55
