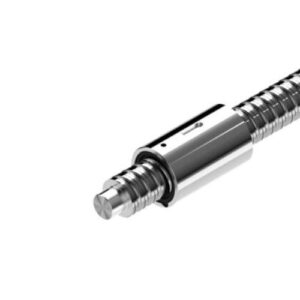

Porca de Esferas ZEM-E-A 32X10RX3,969-5
Dimensões nominais [mm]: 32 x 10R x 3.969 – 5
Série: Série standard
Capacidade de carga dinâmica C [N]: 38000,0
Nota: A capacidade de carga dinâmica C é válida apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Velocidade linear máxima permitida vmáx (m/min) [m/min]: 47,0
Nota: velocidade máxima permitida vmax Consulte “Velocidade característica d0 • n” (consulte Notas e informações técnicas gerais, “Dados técnicos” (Notas técnicas) e “Velocidade crítica ncr” (consulte Notas e informações técnicas gerais, “Notas de planeamento do projeto”)
Temperatura de funcionamento (mín. … máx.): -10 °C … +80 °C
Temperatura de armazenamento (mín. … máx.): -15 °C … +80 °C
Sentido de entrada: Direito
Tipo de porca: ZEM-E-A porca cilíndrica simples
Nota: temperatura de funcionamento permitida (mín. … máx.) Os conjuntos de fusos de esferas permitem o funcionamento a temperaturas contínuas até 80 °C com picos temporários de 100 °C, com medições efetuadas na carcaça exterior da porca em cada caso.
Vedação do acionamento do fuso: Com vedação
Peso [kg]: 0,75
Carga estática Capacidade C0 [N]: 58300,0
Nota: capacidade de carga estática C0. As capacidades de carga são válidas apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e Informação “Dados Técnicos”, Notas Técnicas).
Categoria: A
Temperatura máxima de funcionamento [°C]: +80
Temperatura máxima do rolamento [°C]: +80
Temperatura mínima de funcionamento [°C]: -10
Temperatura mínima do rolamento [°C]: -15
Dimensão B P9 [mm]: 5
Dimensão d1 [mm]: 31
Dimensão D1 g6 [mm]: 50
Dimensão d2 [mm]: 27,9
Dimensão D4 [mm]: 4
Dimensão L [mm]: 77
Tolerância da dimensão L [mm]: ±0,1
Dimensão L11 [mm]: 20
Tolerância da dimensão L11 [mm]: ±0,2
Dimensão L6 [mm]: 28,5
Dimensão L7 [mm]: 9,5
Dimensão T1 [mm]: 3
