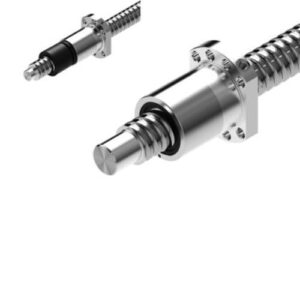

Porca de Esferas FEM-E-B 20x20Rx3,5-3

Tamanho nominal [mm]: 20 x 10R x 3 – 4
Série: Série Standard
Capacidade de carga dinâmica C [N]: 16900,0
Nota: Capacidade de carga dinâmica C. As capacidades de carga são válidas apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e as Informações “Dados Técnicos”, Notas Técnicas).
Velocidade linear máxima permitida vmáx (m/min) [m/min]: 60,0
Nota: velocidade máxima permitida vmáx. Consulte “Velocidade característica d0 • n” (secção Notas técnicas) e “Velocidade crítica ncr” (secção Cálculo e exemplos)
Temperatura de funcionamento (mín. … máx.): -10 °C … +80 °C
Temperatura de armazenamento (mín. … máx.): -15 °C … +80 °C
Sentido do avanço: Direito
Porca tipo FEM-E-B, porca simples com flange
Nota: temperatura de funcionamento permitida (mín. … máx.) Temperaturas de funcionamento permitidas: Os conjuntos de fusos de esferas permitem o funcionamento a temperaturas contínuas até 80 °C, com picos temporários de 100 °C, sendo as medições efetuadas na carcaça exterior da porca em cada caso.
Padrão de furos: BB2
Vedação para acionamento por parafuso: Com vedação
Peso [kg]: 0,48
Capacidade de carga estática C0 [N]: 21300,0
Nota: Capacidade de carga estática C0. As capacidades de carga são válidas apenas para os graus de tolerância T3 e T5. Para outros graus de tolerância, considere o fator de correção fac (consulte as Notas Técnicas Gerais e as Informações “Dados Técnicos”, Notas Técnicas).
Categoria: A
Temperatura máxima de funcionamento [°C]: +80
Temperatura máxima do rolamento [°C]: +80
Temperatura mínima de funcionamento [°C]: -10
Temperatura mínima do rolamento [°C]: -15
Dimensão d1 [mm]: 19
Dimensão D1 g6 [mm]: 36
Dimensão d2 [mm]: 16,9
Dimensão D5 [mm]: 58
Dimensão D6 [mm]: 47
Dimensão D7 [mm]: 6,6
Dimensão L [mm]: 60
Dimensão L10 [mm]: 48
Dimensão L14 [mm]: 44
Dimensão L3 [mm]: 12
Dimensão L4 [mm]: 16
Dimensão Sx [mm]: 4
Diâmetro d0 [mm]: 20

Porca de Esferas simples com flange FEM-E-B com vedação standard e folga axial standard
Diâmetro nominal d0 = 20
Avanço P = 10 (direita)
Diâmetro da esfera Dw = 3
Número de voltas da pista de esferas i = 4
Classe de pré-carga: C0, C00, C1, C2, C3
Dimensões de montagem semelhantes às da norma DIN 69051, Parte 5, flange tipo B.
Com vedantes
Com versão para a esquerda em alguns casos
Grau de tolerância: T3, T5, T7, T9
