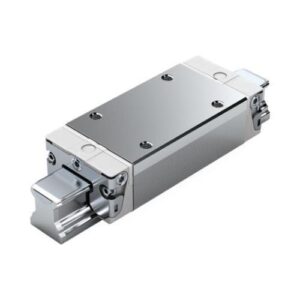

Patim de Esferas NRII tamanho 15 2ª Geração, Versão Estreita e Longa, Altura Standard, Classe de Precisão H, 0% Pré-carga
Dimensões nominais [mm] 15
Formato SLS – fino, longo, altura standard
Modelo do bloco deslizante de esferas NRFG
Material (sistemas de calhas perfiladas) Aço resistente à corrosão (Resist NR II)
Classe de pré-carga C0 – Sem pré-carga (folga)
Classe de precisão H – Alta precisão
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco deslizante [mm] 34,0
Comprimento do bloco deslizante [mm] 72,6
Altura do bloco deslizante [mm] 19,9
Altura do bloco deslizante com calha guia [mm] 24,0
Lubrificação Sem lubrificação (seco)
Taxa máxima de aceleração amax [m/s²] 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s] 5,0
Peso [kg] 0,23
Capacidade de carga dinâmica C50 [N] 10700,0
Nota: As capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 8500,0
Nota: As capacidades de carga dinâmica e os momentos de carga C100 baseiam-se num percurso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 14000,0
Capacidade de carga de momento torsional dinâmico Mt50 [Nm] 100,0
Nota: A capacidade de carga de momento torsional dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional dinâmico Mt100 [Nm] 82,0
Nota: A capacidade de carga de momento torsional dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 132
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 81,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML50 baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 64,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML100 baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 104
Passo do carril guia T [mm] 60
Dimensão A (sistemas de calha perfilada) [mm] 34
Dimensão A1 (sistemas de calha perfilada) [mm] 17
Dimensão A2 (sistemas de calha perfilada) [mm] 15
Dimensão A3 (sistemas de calha perfilada) [mm] 9,5
Dimensão B (sistemas de calha perfilada) [mm] 72,6
Dimensão B1 [mm] 53,6
Dimensão E1 [mm] 26
Dimensão E2 (sistemas de calha perfilada) [mm] 26
Dimensão E8 (sistemas de calha perfilada) [mm] 24,55
Dimensão E9 (sistemas de calha perfilada) [mm] 6,7
Dimensão H [mm] 24,0
Dimensão H1 (sistemas de calha perfilada) [mm] 19,9
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 16,3
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 16,2
Dimensão K1 (sistemas de carris perfilados) [mm] 17,2
Dimensão K2 (sistemas de carris perfilados) [mm] 18,8
Dimensão K3 (sistemas de carris perfilados) [mm] 3,2
Dimensão K4 (sistemas de carris perfilados) [mm] 3,2
Dimensão N3 (sistemas de carris perfilados) [mm] 6
Dimensão N6 (sistemas de carris perfilados) [mm] 10,3
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S2 (sistemas de carris perfilados) M4
Dimensão S5 (sistema de carris perfilados) [mm] 4,5
Dimensão S9 M2,5×3,5 mm
Dimensão Diâmetro da rosca S9 (sistemas de carris perfilados) M2,5
Dimensão S9 Passo [mm] 3,5
Dimensão T1 mín. [mm] 12
Dimensão V1 [mm] 5
Altura do carril guia H2 com faixa de cobertura [mm] 16,3
