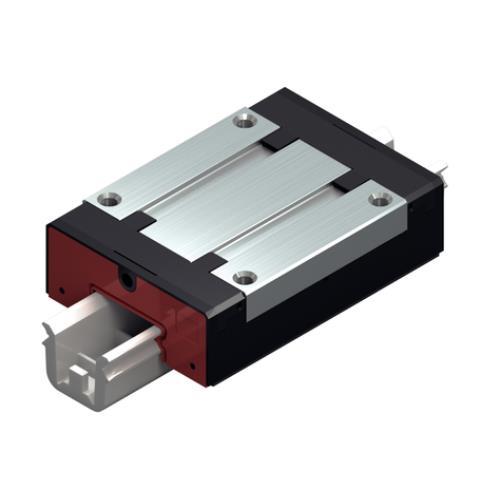

Patim de Esferas Mini N tamanho 12, Versão Estreita, Comprimento Normal, Altura Standard, Classe de Precisao N, 0% Pré-carga
Dimensões nominais [mm] 12
Formato SNS – slimline, normal, altura standard
Material (sistemas de calhas perfiladas) Aço martensítico resistente à corrosão
Classe de pré-carga C0 – Sem pré-carga (folga)
Classe de precisão N – Normal
Vedação LS – Vedação de baixo atrito (mini)
Corrente de esferas Sem corrente de esferas (padrão)
Largura do bloco deslizante [mm] 27,0
Comprimento do bloco deslizante [mm] 34,8
Altura do bloco deslizante [mm] 10,0
Altura do bloco deslizante com calha guia [mm] 13,0
Lubrificação Pré-lubrificado
Taxa máxima de aceleração amax [m/s²] 250,0
Nota: Aceleração máxima amax apenas com sistemas pré-carregados. Para sistemas sem pré-carga: amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acelerado das peças plásticas.
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período.
Peso [kg] 0,05
Capacidade de carga dinâmica C50 [N] 2910,0
Nota: as capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 2310,0
Nota: Capacidade de carga dinâmica C100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 3470,0
Nota: Capacidade de carga estática C0. Valores calculados de acordo com a norma DIN 636, parte 2.
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 17,3
Nota: Capacidade de carga de momento de torção dinâmico Mt50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 13,7
Nota: Capacidade de carga de momento de torção dinâmico Mt100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1. Capacidade de carga de momento torsional estático Mt0 [Nm] 20,6
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 10,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 7,9
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1…. Capacidade de carga de momento longitudinal estático ML0 [Nm] 11,8
Passo T do carril guia [mm] 25
Dimensão A (sistemas de calha perfilada) [mm] 27
Dimensão A2 (sistemas de calha perfilada) [mm] 12
Dimensão A3 (sistemas de calha perfilada) [mm] 7,5
Dimensão B (sistemas de calha perfilada) [mm] 34,8
Dimensão B1 [mm] 21,6
Dimensão E1 [mm] 20
Dimensão E2 (sistemas de calha perfilada) [mm] 15
Dimensão H [mm] 13,0
Dimensão H1 (sistemas de calha perfilada) [mm] 10
Dimensão N3 (sistemas de calha perfilada) [mm] 3,5
Dimensão S2 (sistemas de calha perfilada) M3
Dimensão T1 mín. [mm] 6
Dimensão V1 [mm] 3,3
