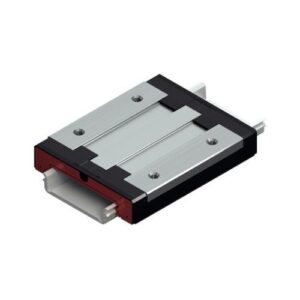

Patim de Esferas Mini Largo Comprido N tamanho 15
Dimensões nominais [mm] 15
Formato BLS – largo, comprido, altura standard
Material (sistemas de calha perfilada) Aço martensítico resistente à corrosão
Classe de pré-carga C0 – Sem pré-carga (folga)
Classe de precisão N – Normal
Vedação LS – Vedação de baixo atrito (mini)
Corrente de esferas Sem corrente de esferas (padrão)
Largura do bloco deslizante [mm] 60,0
Comprimento do bloco deslizante [mm] 74,5
Altura do bloco deslizante [mm] 12,0
Altura do bloco deslizante com calha guia [mm] 16,0
Lubrificação Pré-lubrificado
Taxa máxima de aceleração amax [m/s²] 250,0
Nota: Aceleração máxima amax apenas com sistemas pré-carregados. Para sistemas sem pré-carga: amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 3,0
Nota: velocidade máxima permitida vmáx. São possíveis velocidades até 5 m/s. A vida útil é limitada pelo desgaste acelerado das peças plásticas.
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período.
Peso [kg] 0,23
Capacidade de carga dinâmica C50 [N] 9400,0
Nota: as capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 7460,0
Nota: Capacidade de carga dinâmica C100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 14085,0
Nota: Capacidade de carga estática C0. Valores calculados de acordo com a norma DIN 636, parte 2.
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 190,0
Nota: Capacidade de carga de momento de torção dinâmico Mt50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional dinâmico Mt100 [Nm] 151,0
Nota: A capacidade de carga de momento torsional dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 285,2
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 83,3
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 66,1
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 125
Passo do carril guia T [mm] 40
Dimensão A (sistemas de calha perfilada) [mm] 60
Dimensão A2 (sistemas de calha perfilada) [mm] 42
Dimensão A3 (sistemas de calha perfilada) [mm] 9
Dimensão B (sistemas de calha perfilada) [mm] 74,5
Dimensão B1 [mm] 57,6
Dimensão B2 (sistemas de calha perfilada) [mm] 77,5
Dimensão E1 [mm] 45
Dimensão E2 (sistemas de calha perfilada) [mm] 35
Dimensão H [mm] 16,0
Dimensão H1 (sistemas de calha perfilada) [mm] 12
Dimensão H1 com vedação longitudinal (sistemas de calha perfilada) [mm] 12,65
Dimensão K (sistemas de calha perfilada) [mm] 4
Dimensão N3 (carril perfilado) Dimensão N5 (sistemas de carris perfilados) [mm] 2,1
Dimensão S2 (sistemas de carris perfilados) M4
Dimensão T1 mín. [mm] 6
Dimensão V1 [mm] 4,7
