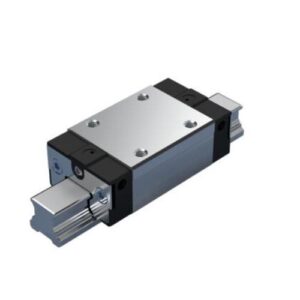

Patim de Esferas CS KWE-025-SNS-C1-H-1 tamanho 25, Versão Estreita, Comprimento Normal, Altura Standard, Classe de Precisão H, 2% Pré-carga
Dimensões nominais [mm] 25
Formato SNS – slimline, normal, altura standard
Modelo Bloco deslizante de esferas Compact Line
Classe de pré-carga C1 – Baixa pré-carga
Classe de precisão H – Alta precisão
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Largura do bloco deslizante [mm] 48,0
Comprimento do bloco deslizante [mm] 86,2
Altura do bloco deslizante [mm] 30,0
Altura do bloco deslizante com calha guia [mm] 36,0
Lubrificação Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²] 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s] 5,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período de tempo.
Coeficiente de atrito (µ) 0,002 … 0,003
Nota: coeficiente de atrito (µ) Coeficiente de atrito (µ) sem atrito da vedação
Peso [kg] 0,5
Capacidade de carga dinâmica C50 [N] 27500,0
Nota: capacidade de carga dinâmica C50 As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 21800,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 30600,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 340,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 270,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 380
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 280,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 220,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 310
Passo do carril guia T [mm] 60
Dimensão A (sistemas de calha perfilada) [mm] 48
Dimensão A1 (sistemas de calha perfilada) [mm] 24
Dimensão A2 (sistemas de calha perfilada) [mm] 23
Dimensão A3 (sistemas de calha perfilada) [mm] 12,5
Dimensão B (sistemas de calha perfilada) [mm] 86,2
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 57,8
Dimensão E1 [mm] 35
Dimensão E2 [mm] 35
Dimensão E8 (sistemas de calha perfilada) [mm] 33
Dimensão E9 (sistemas de calha perfilada) [mm] 13
Dimensão H [mm] 36,0
Dimensão H1 (sistemas de calha perfilada) [mm] 30
Dimensão H2 (sistemas de carris perfilados) [mm] 20
Dimensão K1 (sistemas de carris perfilados) [mm] 17,45
Dimensão K2 (sistemas de carris perfilados) [mm] 17,5
Dimensão K3 (sistemas de carris perfilados) [mm] 7
Dimensão K4 (sistemas de carris perfilados) [mm] 7
Dimensão N3 (sistemas de carris perfilados) [mm] 9
Dimensão N6 (sistemas de carris perfilados) [mm] 11,3
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S2 (sistemas de carris perfilados) M6
Dimensão S5 (sistema de carris perfilados) [mm] 7
Dimensão S9 M3x6,5 mm
Dimensão Diâmetro da rosca S9 (sistemas de carris perfilados) M3
Dimensão Passo S9 [mm] 6,5
Dimensão T [mm] 60
Dimensão T1 mín. [mm] 13
Dimensão V1 [mm] 7,5
Altura do carril guia H2 [mm] 20,0
