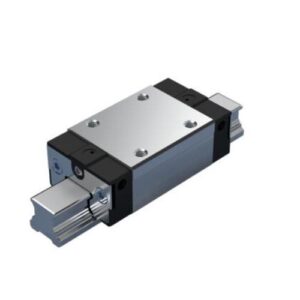

Patim de Esferas CS KWE-020-SNS-C0-H-1 tamanho 20, Versão Estreita, Comprimento Normal, Altura Standard, Classe de Precisão H, 0% Pré-carga
Sistema de calha de esferas
Dimensões nominais [mm] 20
Formato SNS – slimline, normal, altura standard
Modelo Bloco deslizante de esferas Compact Line
Classe de pré-carga C0 – Sem pré-carga (folga)
Classe de precisão H – Alta precisão
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Largura do bloco deslizante [mm] 44,0
Comprimento do bloco deslizante [mm] 75,0
Altura do bloco deslizante [mm] 25,3
Altura do bloco deslizante com calha guia [mm] 30,0
Lubrificação Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²] 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s] 5,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período de tempo.
Coeficiente de atrito (µ) 0,002 … 0,003
Nota: coeficiente de atrito (µ) Coeficiente de atrito (µ) sem atrito da vedação
Peso [kg] 0,35
Capacidade de carga dinâmica C50 [N] 18400,0
Nota: capacidade de carga dinâmica C50 As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 14600,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 19600,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 190,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 150,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 210
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 160,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML50 baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 130,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML100 baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 170
Passo do carril guia T [mm] 60
Dimensão A (sistemas de calha perfilada) [mm] 44
Dimensão A1 (sistemas de calha perfilada) [mm] 22
Dimensão A2 (sistemas de calha perfilada) [mm] 20
Dimensão A3 (sistemas de calha perfilada) [mm] 12
Dimensão B (sistemas de calha perfilada) [mm] 75
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 49,6
Dimensão E1 [mm] 32
Dimensão E2 [mm] 36
Dimensão E8 (sistemas de calha perfilada) [mm] 29
Dimensão E9 (sistemas de calha perfilada) [mm] 10,15
Dimensão H [mm] 30,0
Dimensão H1 (sistemas de calha perfilada) [mm] 25,3
Dimensão H2 (sistemas de carris perfilados) [mm] 17
Dimensão K1 (sistemas de carris perfilados) [mm] 13,8
Dimensão K2 (sistemas de carris perfilados) [mm] 13,8
Dimensão K3 (sistemas de carris perfilados) [mm] 5,65
Dimensão K4 (sistemas de carris perfilados) [mm] 5,65
Dimensão N3 (sistemas de carris perfilados) [mm] 7,5
Dimensão N6 (sistemas de carris perfilados) [mm] 10
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S2 (sistemas de carris perfilados) M5
Dimensão S5 (sistema de carris perfilados) [mm] 6
Dimensão S9 M2,5×6 mm
Dimensão do diâmetro da rosca S9 (sistemas de carris perfilados) M2,5
Dimensão do passo S9 [mm] 6
Dimensão T [mm] 60
Dimensão T1 mín. [mm] 13
Dimensão V1 [mm] 6
Altura do carril guia H2 [mm] 17,0
