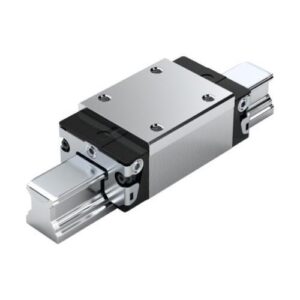

Patim de Esferas tamanho 35 2ª Geração Versão Estreita e Alta, Comprimento Normal, Classe de Precisão N, 2% Pré-carga
Dimensões nominais [mm] 35
Formato SNH – slimline, normal, alto
Modelo Bloco deslizante de esferas de alta precisão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C1 – Baixa pré-carga
Classe de precisão N – Normal
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco deslizante [mm] 70,0
Comprimento do bloco deslizante [mm] 110,5
Altura do bloco deslizante [mm] 47,4
Altura do bloco deslizante com calha guia [mm] 55,0
Lubrificação Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²] 500,0
Nota: Máx. Aceleração amax Se Fcomb?> 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 5,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ 0,002 … 0,003
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg] 1,55
Capacidade de carga dinâmica C50 [N] 65300,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 51800,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 80900,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 1400,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 1110,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 1740
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 910,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML50 baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 720,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML100 baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 1130
Passo do carril guia T [mm] 80
Dimensão A (sistemas de calha perfilada) [mm] 70
Dimensão A1 (sistemas de calha perfilada) [mm] 35
Dimensão A2 (sistemas de calha perfilada) [mm] 34
Dimensão A3 (sistemas de calha perfilada) [mm] 18
Dimensão B (sistemas de calha perfilada) [mm] 110,5
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 77
Dimensão E1 [mm] 50
Dimensão E2 (sistemas de calha perfilada) [mm] 50
Dimensão E8 (sistemas de calha perfilada) [mm] 58
Dimensão E9 (sistemas de calha perfilada) [mm] 24,35
Dimensão H [mm] 55,0
Dimensão H1 (sistemas de calha perfilada) [mm] 47,4
Dimensão H2 com faixa de cobertura (sistemas de calha perfilada) [mm] 32,15
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm] 31,85
Dimensão K1 (sistemas de calha perfilada) [mm] 20,5
Dimensão K2 (sistemas de calha perfilada) [mm] 22
Dimensão K3 (sistemas de calha perfilada) [mm] 13,9
Dimensão K4 (sistemas de calha perfilada) [mm] 13,9
Dimensão N3 (sistemas de calha perfilada) [mm] 13
Dimensão N6 (sistemas de calha perfilada) [mm] 20,5
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm] ±0,5
Dimensão S2 (sistemas de calha perfilada) M8
Dimensão S5 (sistema de calha perfilada) [mm] 9
Dimensão S9 M3x5 mm
Diâmetro da rosca S9 (sistemas de calhas perfiladas) M3
Dimensão S9 [mm] 5
Dimensão T1 mín. [mm] 16
Dimensão V1 [mm] 8
