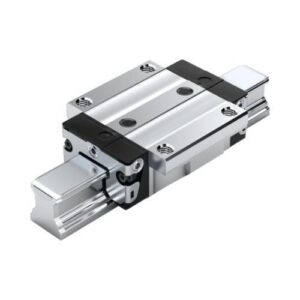

Patim de Esferas tamanho 30 2ª Geração, Versão Flangeada, Comprimento Normal, Altura Standard, Classe de Precisão H, 2% Pré-carga
Dimensões nominais [mm] 30
Formato FNS – flange, normal, altura standard
Modelo Bloco deslizante de esferas de alta precisão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C1 – Baixa pré-carga
Classe de precisão H – Alta precisão
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco deslizante [mm] 90,0
Comprimento do bloco deslizante [mm] 97,7
Altura do bloco deslizante [mm] 35,35
Altura do bloco deslizante com calha guia [mm] 42,0
Lubrificação Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²] 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s] 5,0
Temperatura ambiente permitida (mín. … máx.) -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito (µ) 0,002 … 0,003
Nota: Coeficiente de atrito (µ) sem atrito da vedação
Peso [kg] 1,1
Capacidade de carga dinâmica C50 [N] 46000,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 36500,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 48100,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 790,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 630,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 830
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 550,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 440,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 580
Passo do carril guia T [mm] 80
Dimensão A (sistemas de calha perfilada) [mm] 90
Dimensão A1 (sistemas de calha perfilada) [mm] 45
Dimensão A2 (sistemas de calha perfilada) [mm] 28
Dimensão A3 (sistemas de calha perfilada) [mm] 31
Dimensão B (sistemas de calha perfilada) [mm] 97,7
Tolerância da dimensão B (sistemas de calha perfilada) [mm] +0,5
Dimensão B1 [mm] 67,4
Dimensão E1 [mm] 72
Dimensão E2 (sistemas de calha perfilada) [mm] 52
Dimensão E3 (sistemas de calha perfilada) [mm] 44
Dimensão E8 (sistemas de calha perfilada) [mm] 48,4
Dimensão E9 (sistemas de calha perfilada) [mm] 14,6
Dimensão H [mm] 42,0
Dimensão H1 (sistemas de carris perfilados) [mm] 35,35
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm] 28,55
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm] 28,35
Dimensão K1 (sistemas de carris perfilados) [mm] 14
Dimensão K2 (sistemas de carris perfilados) [mm] 15,7
Dimensão K3 (sistemas de carris perfilados) [mm] 6,05
Dimensão K4 (sistemas de carris perfilados) [mm] 6,05
Dimensão N1 (sistemas de carris perfilados) [mm] 11
Dimensão N2 (sistemas de carris perfilados) [mm] 7,9
Dimensão N6 (sistemas de carris perfilados) [mm] 17
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm] ±0,5
Dimensão S1 (sistemas de carris perfilados) [mm] 8,5
Dimensão S2 (sistemas de calha perfilada) M10
Dimensão S5 (sistema de calha perfilada) [mm] 9
Dimensão S9 M3x5 mm
Dimensão do diâmetro da rosca S9 (sistemas de calha perfilada) M3
Dimensão do passo S9 [mm] 5
Dimensão T1 mín. [mm] 16
Dimensão V1 [mm] 7
