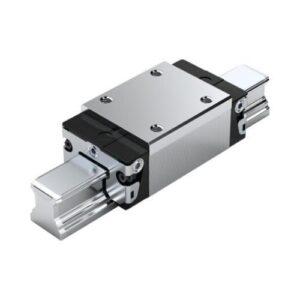

Patim de Esferas tamanho 15 2ª Geração, Versão Estreita e Alta, Comprimento Normal, Classe de Precisão N, 8% Pré-carga
Dimensões nominais [mm] 15
Formato SNH – slimline, normal, alto
Modelo Bloco deslizante de esferas de alta precisão
Material (sistemas de calhas perfiladas) Aço carbono
Classe de pré-carga C2 – Pré-carga média
Classe de precisão N – Normal
Vedação SS – Vedação standard
Corrente de esferas Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos Sem autoalinhamento
Largura do bloco deslizante [mm] 34,0
Comprimento do bloco deslizante [mm] 58,2
Altura do bloco deslizante [mm] 23,9
Altura do bloco deslizante com calha guia [mm] 28,0
Lubrificação Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²] 500,0
Nota: Máx. Aceleração amax Se Fcomb?> 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s] 5,0
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ 0,002 … 0,003
Nota: coeficiente de atrito µ sem atrito da vedação
Peso [kg] 0,2
Capacidade de carga dinâmica C50 [N] 12400,0
Nota: capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N] 9860,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N] 12700,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm] 120,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm] 95,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm] 120
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm] 86,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm] 68,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm] 87
Passo T do carril guia [mm] 60
Dimensão A (sistemas de calha perfilada) [mm] 34
Dimensão B (sistemas de calha perfilada) [mm] 58,2
Dimensão B1 [mm] 39,2
Dimensão H [mm] 28,0
Dimensão T1 mín. [mm] 12
