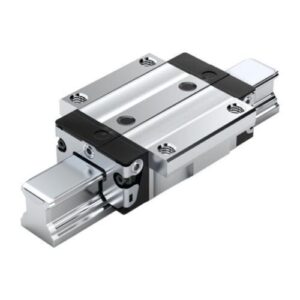

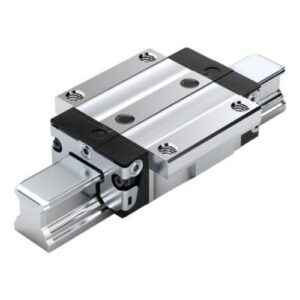

Patim de Esferas tamanho 45 2º Geração
Versão: Sistema de calhas de esferas
Tamanho nominal [mm]: 45
Formato: FNS – flange, normal, altura standard
Modelo: Bloco de esferas de alta precisão
Material (sistemas de calhas perfiladas): Aço carbono
Classe de pré-carga: C1 – Pré-carga baixa
Classe de precisão: N – Normal
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do bloco de esferas [mm]: 120,0
Comprimento do bloco de esferas [mm]: 137,6
Altura do bloco de esferas [mm]: 50,3
Altura do bloco de esferas com calha-guia [mm]: 60,0
Lubrificação: Pré-lubrificado, conservado
Taxa máxima de aceleração amáx [m/s²]: 500,0
Observação: Velocidade máx. amáx. Se Fcomb◡> 2,8 • Fpr: amáx. = 50 m/s²
Velocidade linear máxima permitida vmáx. [m/s]: 5,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C é admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito: μ 0,002 … 0,003
Observação: coeficiente de atrito μ Sem atrito da vedação
Peso [kg]: 3,17
Capacidade de carga dinâmica C50 [N]: 109000,0
Nota: capacidade de carga dinâmica C50 As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 86400,0
Nota: Capacidade de carga dinâmica C100: As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 132000,0
Capacidade de carga dinâmica de momento torcional Mt50 [Nm]: 2940,0
Nota: Capacidade de carga dinâmica de momento torcional Mt50: As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento torcional Mt100 [Nm]: 2330,0
Nota: Capacidade de carga dinâmica de momento torcional Mt100: As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática de momento torcional Mt0 [Nm]: 3560
Capacidade de carga dinâmica de momento longitudinal ML50 [Nm]: 1940,0
Nota: Capacidade de carga dinâmica de momento longitudinal ML50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica de momento longitudinal ML100 [Nm]: 1540,0
Nota: Capacidade de carga dinâmica de momento longitudinal ML100. As capacidades de carga dinâmica e os momentos de carga baseiam-se num curso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm]: 2350
Calha-guia de passo T [mm]: 105
Dimensão A (sistemas de carris perfilados) [mm]: 120
Dimensão A1 (sistemas de carris perfilados) [mm]: 60
Dimensão A2 (sistemas de carris perfilados) [mm]: 45
Dimensão A3 (sistemas de carris perfilados) [mm]: 37,5
Dimensão B (sistemas de carris perfilados) [mm]: 137,6
Tolerância da dimensão B (sistemas de carris perfilados) [mm]: +0,5
Dimensão B1 [mm]: 97
Dimensão E1 [mm]: 100
Dimensão E2 (sistemas de carris perfilados) [mm]: 80
Dimensão E3 (sistemas de carris perfilados) [mm]: 60
Dimensão E8 (sistemas de carris perfilados) [mm]: 69,8
Dimensão E9 (sistemas de carris perfilados) [mm]: 20,9
Dimensão H [mm]: 60,0
Dimensão H1 (sistemas de carris perfilados) [mm]: 50,3
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 40,15
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 39,85
Dimensão K1 (sistemas de carris perfilados) [mm]: 17,3
Dimensão K2 (sistemas de carris perfilados) [mm]: 19,3
Dimensão K3 (sistemas de carris perfilados) [mm]: 8,2
Dimensão K4 (sistemas de carris perfilados) [mm]: 8,2
Dimensão N1 (sistemas de carris perfilados) [mm]: 15
Dimensão N2 (sistemas de carris perfilados) [mm]: 12,4
Dimensão N6 (sistemas de carris perfilados) [mm]: 23,5
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S1 (sistemas de carris perfilados) [mm]: 10,4
Dimensão S2 (sistemas de carris perfilados): M12
Dimensão S5 (sistemas de carris perfilados) [mm]: 14
Dimensão S9: M4x7 mm
Dimensão S9 diâmetro da rosca (sistemas de carris perfilados): M4
Dimensão S9 passo [mm]: 7
Dimensão T1 min [mm]: 18
Dimensão V1 [mm]: 10
