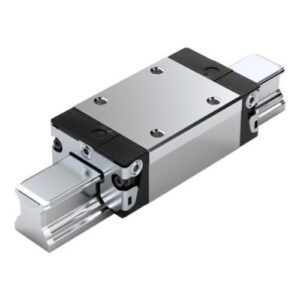

Patim de Esferas tamanho 30 2ª Geração, Standard, Versão Estreita, Altura normal, Classe de Precisão N, 0% Pré-carga
Dimensões nominais [mm]: 30
Formato: SNS – slimline, normal, altura standard
Modelo: Bloco de rolamento de esferas de alta precisão
Material (sistemas de calhas perfiladas): Aço carbono
Classe de pré-carga: C0 – Sem pré-carga (folga)
Classe de precisão: N – Normal
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do bloco de rolamentos [mm]: 60,0
Comprimento do bloco de rolamentos [mm]: 97,7
Altura do bloco de rolamentos [mm]: 35,35
Altura do bloco de rolamentos com calha guia [mm]: 42,0
Lubrificação: Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²]: 500,0
Nota: Máx. Aceleração amax Se Fcomb?> 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s]: 5,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ: 0,002 … 0,003
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg]: 0,9
Capacidade de carga dinâmica C50 [N]: 46000,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 36500,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 48100,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm]: 790,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm]: 630,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm]: 830
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm]: 550,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm]: 440,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm]: 580
Passo do carril guia T [mm]: 80
Dimensão A (sistemas de calha perfilada) [mm]: 60
Dimensão A1 (sistemas de calha perfilada) [mm]: 30
Dimensão A2 (sistemas de calha perfilada) [mm]: 28
Dimensão A3 (sistemas de calha perfilada) [mm]: 16
Dimensão B (sistemas de calha perfilada) [mm]: 97,7
Tolerância da dimensão B (sistemas de calha perfilada) [mm]: +0,5
Dimensão B1 [mm]: 67,4
Dimensão E1 [mm]: 40
Dimensão E2 (sistemas de calha perfilada) [mm]: 40
Dimensão E8 (sistemas de calha perfilada) [mm]: 48,4
Dimensão E9 (sistemas de calha perfilada) [mm]: 14,6
Dimensão H [mm]: 42,0
Dimensão H1 (carril perfilado) Dimensão H2 com faixa de cobertura (sistemas de carril perfilado) [mm]: 35,35
Dimensão H2 sem faixa de cobertura (sistemas de calha perfilada) [mm]: 28,35
Dimensão K1 (sistemas de calha perfilada) [mm]: 20
Dimensão K2 (sistemas de calha perfilada) [mm]: 21,7
Dimensão K3 (sistemas de calha perfilada) [mm]: 6,05
Dimensão K4 (sistemas de calha perfilada) [mm]: 6,05
Dimensão N3 (sistemas de calha perfilada) [mm]: 12
Dimensão N6 (sistemas de calha perfilada) [mm]: 17
Tolerância da dimensão N6 (sistemas de calha perfilada) [mm]: ±0,5
Dimensão S2 (sistemas de calha perfilada): M8
Dimensão S5 (sistema de calha perfilada) [mm]: 9
Dimensão S9: M3x5 mm
Dimensão do diâmetro da rosca S9 (sistemas de carris perfilados): M3
Dimensão S9 [mm]: 5
Dimensão T1 mín. [mm]: 16
Dimensão V1 [mm]: 7
