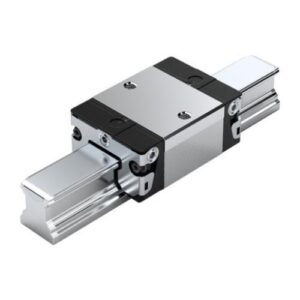

Patim de Esferas tamanho 15 2ª Geração, Versão Estreita e Curta, Altura Standard, Classe de Precisão N, 2% Pré-carga
Dimensões nominais [mm]: 15
Formato: SKS – fino, curto, altura standard
Modelo: Bloco deslizante de esferas de alta precisão
Material (sistemas de calhas perfiladas): Aço carbono
Classe de pré-carga: C1 – Baixa pré-carga
Classe de precisão: N – Normal
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do bloco deslizante [mm]: 34,0
Comprimento do bloco deslizante [mm]: 44,7
Altura do bloco deslizante [mm]: 19,9
Altura do bloco deslizante com calha guia [mm]: 24,0
Lubrificação: Pré-lubrificado, conservado
Taxa máxima de aceleração amax [m/s²]: 500,0
Nota: Máx. Aceleração amax Se Fcomb > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s]: 5,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ: 0,002 … 0,003
Nota: Coeficiente de atrito µ sem atrito da vedação
Peso [kg]: 0,14
Capacidade de carga dinâmica C50 [N]: 8470,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 6720,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 7340,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm]: 82,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm]: 65,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm]: 71
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm]: 37,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 baseia-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm]: 29,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 baseia-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm]: 32
Passo do carril guia T [mm]: 60
Dimensão A (sistemas de calha perfilada) [mm]: 34
Dimensão A1 (sistemas de calha perfilada) [mm]: 17
Dimensão A2 (sistemas de calha perfilada) [mm]: 15
Dimensão A3 (sistemas de calha perfilada) [mm]: 9,5
Dimensão B (sistemas de calha perfilada) [mm]: 44,7
Tolerância da dimensão B (sistemas de calha perfilada) [mm]: +0,5
Dimensão B1 [mm]: 25,7
Dimensão E1 [mm]: 26
Dimensão E8 (sistemas de calha perfilada) [mm]: 24,55
Dimensão E9 (sistemas de calha perfilada) [mm]: 6,7
Dimensão H [mm]: 24,0
Dimensão H1 (sistemas de calha perfilada) [mm]: 19,9
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 16,3
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 16,2
Dimensão K1 (sistemas de carris perfilados) [mm]: 16,25
Dimensão K2 (sistemas de carris perfilados) [mm]: 17,85
Dimensão K3 (sistemas de carris perfilados) [mm]: 3,2
Dimensão K4 (sistemas de carris perfilados) [mm]: 3,2
Dimensão N3 (sistemas de carris perfilados) [mm]: 6
Dimensão N6 (sistemas de carris perfilados) [mm]: 10,3
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S2 (sistemas de carris perfilados): M4
Dimensão S5 (sistema de carris perfilados) [mm]: 4,5
Dimensão S9: M2,5×3,5 mm
Dimensão Diâmetro da rosca S9 (sistemas de carris perfilados): M2,5
Dimensão S9 [mm]: 3,5
Dimensão T1 mín. [mm]: 12
Dimensão V1 [mm]: 5
