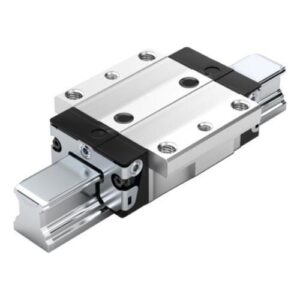

Patim de Esferas tamanho 15 2ª Geração, Versão Flangeada, Comprimento Normal, Altura Standard, Classe de Precisão H, 0% Pré-carga
Dimensões nominais [mm]: 15
Formato: FNS – flange, normal, altura standard
Modelo: Bloco de rolamento de esferas de alta precisão
Material (sistemas de calhas perfiladas): Alumínio
Classe de pré-carga: C0 – Sem pré-carga (folga)
Classe de precisão: H – Alta precisão
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do bloco de rolamentos [mm]: 47,0
Comprimento do bloco de rolamentos [mm]: 58,2
Altura do bloco de rolamentos [mm]: 19,9
Altura do bloco de rolamentos com calha guia [mm]: 24,0
Lubrificação: Pré-lubrificado, conservado
Carga dinâmica máxima Fmáx [N]: 3000
Taxa de aceleração máxima amax [m/s²]: 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb? > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida vmáx [m/s]: 5,0
Momento de torção máximo permitido Mt max [Nm]: 29
Momento de carga longitudinal máximo admissível ML máx [Nm]: 16
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.) de 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito µ: 0,002 … 0,003
Nota: coeficiente de atrito µ sem atrito da vedação
Peso [kg]: 0,1
Capacidade de carga dinâmica C50 [N]: 12400,0
Nota: As capacidades de carga dinâmica e os momentos de carga C50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 9860,0
Nota: As capacidades de carga dinâmica e os momentos de carga C100 baseiam-se num percurso de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt50 [Nm]: 120,0
Nota: As capacidades de carga dinâmica e os momentos de carga Mt50 baseiam-se num percurso de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional dinâmico Mt100 [Nm]: 95,0
Nota: A capacidade de carga de momento torsional dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm]: 86,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm]: 68,0
Nota: A capacidade de carga de momento longitudinal dinâmico ML100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Passo T do carril guia [mm]: 60
Dimensão A (sistemas de carris perfilados) [mm]: 47
Dimensão A1 (sistemas de carris perfilados) [mm]: 23,5
Dimensão A2 (sistemas de carris perfilados) [mm:] 15
Dimensão A3 (sistemas de carris perfilados) [mm]: 16
Dimensão B (sistemas de carris perfilados) [mm]: 58,2
Tolerância da dimensão B (sistemas de carris perfilados) [mm]: +0,5
Dimensão B1 [mm]: 39,2
Dimensão E1 [mm]: 38
Dimensão E2 (sistemas de carris perfilados) [mm]: 30
Dimensão E3 (sistemas de carris perfilados) [mm]: 26
Dimensão E8 (sistemas de carris perfilados) [mm]: 24,55
Dimensão E9 (sistemas de carris perfilados) [mm]: 6,7
Dimensão H [mm]: 24,0
Dimensão H1 (perfilado) Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 19,9
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 16,3
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 16,2
Dimensão K1 (sistemas de carris perfilados) [mm]: 8
Dimensão K2 (sistemas de carris perfilados) [mm]: 9,6
Dimensão K3 (sistemas de carris perfilados) [mm]: 3,2
Dimensão K4 (sistemas de carris perfilados) [mm]: 3,2
Dimensão N1 (sistemas de carris perfilados) [mm]: 5,2
Dimensão N2 (sistemas de carris perfilados) [mm]: 4,4
Dimensão N4 (sistemas de carris perfilados) [mm]: 10,3
Dimensão N6 (sistemas de carris perfilados) [mm]: 10,3
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S1 (sistemas de carris perfilados) [mm]: 4,3
Dimensão S11 (sistemas de calha perfilada) [mm]: 3,7
Dimensão S2 (sistemas de calha perfilada): M5
Dimensão S5 (sistema de calha perfilada) [mm]: 4,5
Dimensão S9: M2,5×3,5 mm
Dimensão do diâmetro da rosca S9 (sistemas de calha perfilada): M2,5
Dimensão do passo S9 [mm]: 3,5
Dimensão T1 mín. [mm]: 12
Dimensão V1 [mm]: 5
