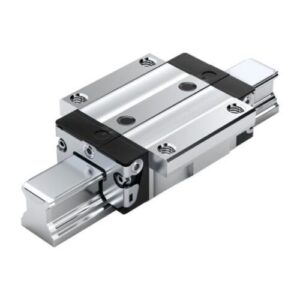

Patim de Esferas tamanho NRII 20 2º Geração, Versão Flangeada, Comprimento Normal, Altura Standard, Classe de Precisão N, 0% Pré-carga
Dimensões nominais [mm]: 20
Formato: FNS – flange, normal, altura standard
Modelo: Bloco de rolamento de esferas de alta precisão
Material (sistemas de calha perfilada): Aço resistente à corrosão (Resist NR II)
Classe de pré-carga: C0 – Sem pré-carga (folga)
Classe de precisão: N – Normal
Vedação: SS – Vedação standard
Corrente de esferas: Sem corrente de esferas (padrão)
Autoalinhamento para compensação de desalinhamentos: Sem autoalinhamento
Largura do bloco de rolamentos [mm]: 63,0
Comprimento do bloco de rolamentos [mm]: 75,0
Altura do bloco de rolamentos [mm]: 25,35
Altura do bloco de rolamentos com calha guia [mm]: 30,0
Lubrificação: Sem lubrificação (seco)
Taxa máxima de aceleração amax [m/s²]: 500,0
Nota: Máx. Aceleração máxima (amax) Se Fcomb > 2,8 • Fpr : amax = 50 m/s²
Velocidade linear máxima permitida (vmáx) [m/s]: 5,0
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: Temperatura ambiente permitida (mín. … máx.): 100 °C admissível por um curto período. Para funcionamento a temperaturas negativas, consulte-nos.
Coeficiente de atrito (µ): 0,002 … 0,003
Nota: Coeficiente de atrito (µ): sem atrito da vedação
Peso [kg]: 0,45
Capacidade de carga dinâmica C50 [N]: 15500,0
Nota: Capacidade de carga dinâmica C50. As capacidades de carga dinâmica e os momentos de carga baseiam-se num percurso de 50.000 m de acordo com a norma DIN ISO 14728-1.
Capacidade de carga dinâmica C100 [N]: 12300,0
Nota: A capacidade de carga dinâmica C100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga estática C0 [N]: 16900,0
Capacidade de carga de momento de torção dinâmico Mt50 [Nm]: 260,0
Nota: A capacidade de carga de momento de torção dinâmico Mt50 e os momentos de carga baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento de torção dinâmico Mt100 [Nm]: 205,0
Nota: A capacidade de carga de momento de torção dinâmico Mt100 e os momentos de carga baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento torsional estático Mt0 [Nm]: 215
Capacidade de carga de momento longitudinal dinâmico ML50 [Nm]: 140,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML50 baseiam-se num deslocamento de 50.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal dinâmico ML100 [Nm]: 110,0
Nota: As capacidades de carga e os momentos de carga dinâmicos ML100 baseiam-se num deslocamento de 100.000 m, de acordo com a norma DIN ISO 14728-1.
Capacidade de carga de momento longitudinal estático ML0 [Nm]: 115
Passo do carril guia T [mm]: 60
Dimensão A (sistemas de calha perfilada) [mm]: 63
Dimensão A1 (sistemas de calha perfilada) [mm]: 31,5
Dimensão A2 (sistemas de calha perfilada) [mm]: 20
Dimensão A3 (sistemas de calha perfilada) [mm]: 21,5
Dimensão B (sistemas de calha perfilada) [mm]: 75
Tolerância da dimensão B (sistemas de calha perfilada) [mm]: +0,5
Dimensão B1 [mm]: 49,6
Dimensão E1 [mm]: 53
Dimensão E2 (sistemas de calha perfilada) [mm]: 40
Dimensão E3 (sistemas de calha perfilada) [mm]: 35
Dimensão E8 (sistemas de calha perfilada) [mm]: 32,5
Dimensão E9 (sistemas de calha perfilada) [mm]: 7,3
Dimensão H [mm]: 30,0
Dimensão H1 (sistemas de carris perfilados) [mm]: 25,35
Dimensão H2 com faixa de cobertura (sistemas de carris perfilados) [mm]: 20,75
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 20,55
Dimensão K1 (sistemas de carris perfilados) [mm]: 11,8
Dimensão K2 (sistemas de carris perfilados) [mm]: 11,8
Dimensão K3 (sistemas de carris perfilados) [mm]: 3,35
Dimensão K4 (sistemas de carris perfilados) [mm]: 3,35
Dimensão N1 (sistemas de carris perfilados) [mm]: 7,7
Dimensão N2 (sistemas de carris perfilados) [mm]: 5,2
Dimensão N6 (sistemas de carris perfilados) [mm]: 13,2
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S1 (perfilado) Sistemas de carris) [mm]: 5,3
Dimensão S2 (sistemas de carris perfilados): M6
Dimensão S5 (sistema de carris perfilados) [mm]: 6
Dimensão S9: M3x5 mm
Dimensão Diâmetro da rosca S9 (sistemas de carris perfilados): M3
Dimensão Passo S9 [mm]: 5
Dimensão T1 mín. [mm]: 13
Dimensão V1 [mm]: 6
