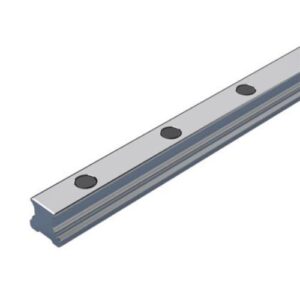

Guia de Esferas CS KSE-030-SNS-N-MA-AK
Dimensões nominais [mm]: 30
Formato: SNS – Calha guia padrão
Material (sistemas de calhas perfiladas): Aço carbono
Classe de precisão: N – Normal
Montagem do carril guia: Para aparafusamento por cima
Cobertura do carril guia: Tampas de plástico
Comprimento máximo Lmáx [mm]: 3836,0
Comprimento mínimo Lmin [mm]: 104,0
Número de furos nB (sistemas de carris perfilados): 48
Número de secções: 1 peça
Massa m (kg/m) [kg/m]: 3,6
Temperatura ambiente permitida (mín. … máx.): -10 °C … +80 °C
Nota: temperatura ambiente permitida (mín. … máx.) 100 °C admissível por um curto período.
Peso [kg]: 0
Comprimento recomendado do carril (fórmula): L = nB • T – 4 mm
Informações sobre o produto: Configure o produto para o adicionar ao carrinho de compras.
Passo T do carril guia [mm]: 80
Dimensão A2 (sistemas de carris perfilados) [mm]: 28
Dimensão D [mm]: 15
Dimensão H2 sem faixa de cobertura (sistemas de carris perfilados) [mm]: 23
Dimensão N6 (sistemas de carris perfilados) [mm]: 12
Tolerância da dimensão N6 (sistemas de carris perfilados) [mm]: ±0,5
Dimensão S5 (sistema de carris perfilados) [mm]: 9
Dimensão T [mm]: 80
Dimensão T1 máx. (sistemas de carris perfilados) [mm]: 68
Dimensão T1 mín. [mm]: 12
Dimensão T1 s (sistemas de carris perfilados) [mm]: 38
