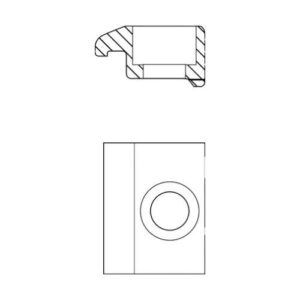

Grampo TM110/TC200 com 2 furos para M8 T=5
Acessórios mecânicos para eixos lineares: Dispositivos de fixação
Dimensões nominais [mm]: CKK-/CKR-200
Tipo: 2
Número de furos N: 2
Binário de aperto dos parafusos de fixação [Nm]: 23
Diâmetro exterior D [mm]: 27,5
Peso [kg]: 0,12
Binário de aperto dos parafusos de fixação (nota de rodapé) com factor de atrito 0,125, de acordo com a classe de resistência: 8.8
Dimensão A (sistemas de carris perfilados) [mm]: 88
Dimensão B (sistemas de carris perfilados) [mm]: 19
Dimensão C [mm]: 50
Dimensão D [mm]: 27,5
Dimensão E [mm]: 14,8
Dimensão F [mm]: 29
Dimensão G [mm]: 19
Dimensão da rosca: M8
Dimensão H [mm]: 9,0
Nota de rodapé: Dimensão para rosca escareada ISO 4762
