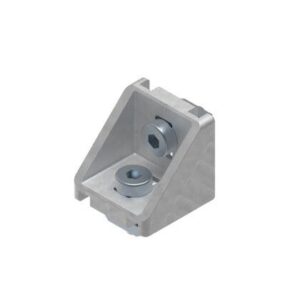

Esquadro 30×30 N08/N10 com Fixação
Ranhura de perfil: 10 / 8
ESD: Sim
Dimensões: 30×30
Material de fixação incluído: Sim
Momento fletor 1 [Nm]: 25,0
Momento fletor 2 [Nm]: 75,0
Escopo de fornecimento: Suporte (padrão)
Incluí Material de fixação (FS)
Material de Suporte: Alumínio fundido sob pressão, retificado por vibração
Material de fixação: Aço galvanizado
Material: Alumínio fundido sob pressão, retificado por vibração
Material de fixação:

• 1x Ranhura para porca T 10 M6
• 1x Ranhura para porca T 8 M6
• 1x Parafuso de cabeça cilíndrica DIN 7984 M6x18
• 1x Parafuso de cabeça cilíndrica DIN 7984-M6x14
• 2x Elemento intermédio 8/10

Acessórios recomendados:

• Tampa de cobertura para suporte 30×30, preta (3842548847)
• Tampa de cobertura para suporte 30×30, cinzento sinal (3842548846)
• Elemento intermédio para ranhura de 10 mm (3842523537)

Peso [kg]: 0,05
Conjunto de suportes 30×30 (padrão) ranhura 8/10
Suportes com saliências de centragem para uma montagem rápida e precisa com proteção contra rotação
As saliências de centragem podem ser facilmente removidas para montagem em placas ou em ângulo reto com a ranhura
Elemento intermediário para posicionar os suportes na ranhura imediatamente superior
Tampa de proteção contra sujidade, disponível em cinzento sinalização (RAL 7004) e preto ESD (RAL 9005)
Acabamento do perfil: não necessário
