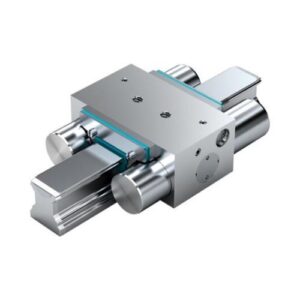

Elemento de Frenagem Pneumático MBPS tamanho 25
Acessórios para Guias e Patins
Dimensões nominais [mm] 25
Nota: Força de retenção por energia da mola com porta de ar standard. Força de retenção por energia da mola a 6 bar. A inspeção é feita com o equipamento montado e com uma camada lubrificada (ISO-VG 68).
Temperatura ambiente permitida (mín. … máx.) 0 °C … +70 °C
Peso [kg] 0,73
Consumo de ar (litros normais) porta de ar standard [dm³/ciclo] 0,048
Dimensão A (sistemas de carris perfilados) [mm] 75
Dimensão A1 (sistemas de carris perfilados) [mm] 49
Dimensão B (sistemas de carris perfilados) [mm] 44
Dimensão B1 [mm] 21
Dimensão D1 [mm] 22
Dimensão D2 [mm] 22
Dimensão E1 [mm] 20
Dimensão E3 (sistemas de carris perfilados) [mm] 21
Dimensão F1 [mm] 6,5
Dimensão F2 [mm] 16,5
Dimensão H [mm] 36,0
Dimensão H1 (sistemas de carris perfilados) [mm] 32,5
Dimensão H2 (Sistemas de carris perfilados) [mm] 20
Dimensão N3 (Sistemas de carris perfilados) [mm] 8
Dimensão S2 diâmetro da rosca (Sistemas de carris perfilados) [mm] M6
Nota de rodapé Dimensão H1 Bloco guia de esferas .H. (…Altura…) Placa espaçadora necessária.
Altura do carril guia H2 [mm] 20,0
